Гибочный инструмент под систему крепления Wila-Trumpf для листогибочных прессов Wila и станков других марок с этим типом крепления. В каталоге 15 пуансонов и 34 матрицы: раскрытия ручья от V6 до V60, радиусы носика от 1 до 3 мм, допустимая нагрузка от 35 до 160 Т/м.
Что где искать

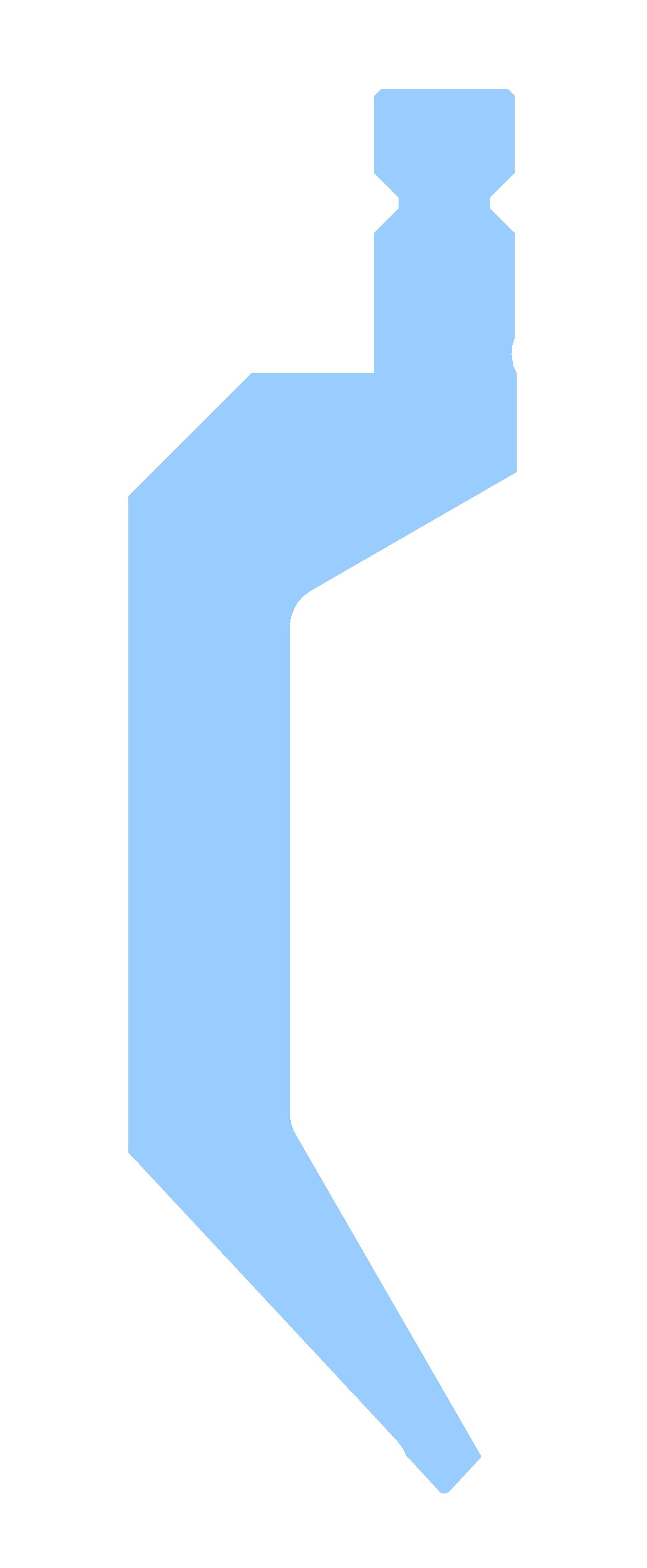

- Пуансоны Wila — 15 позиций, углы 28, 60, 80 и 86°, рабочая высота 98–200 мм

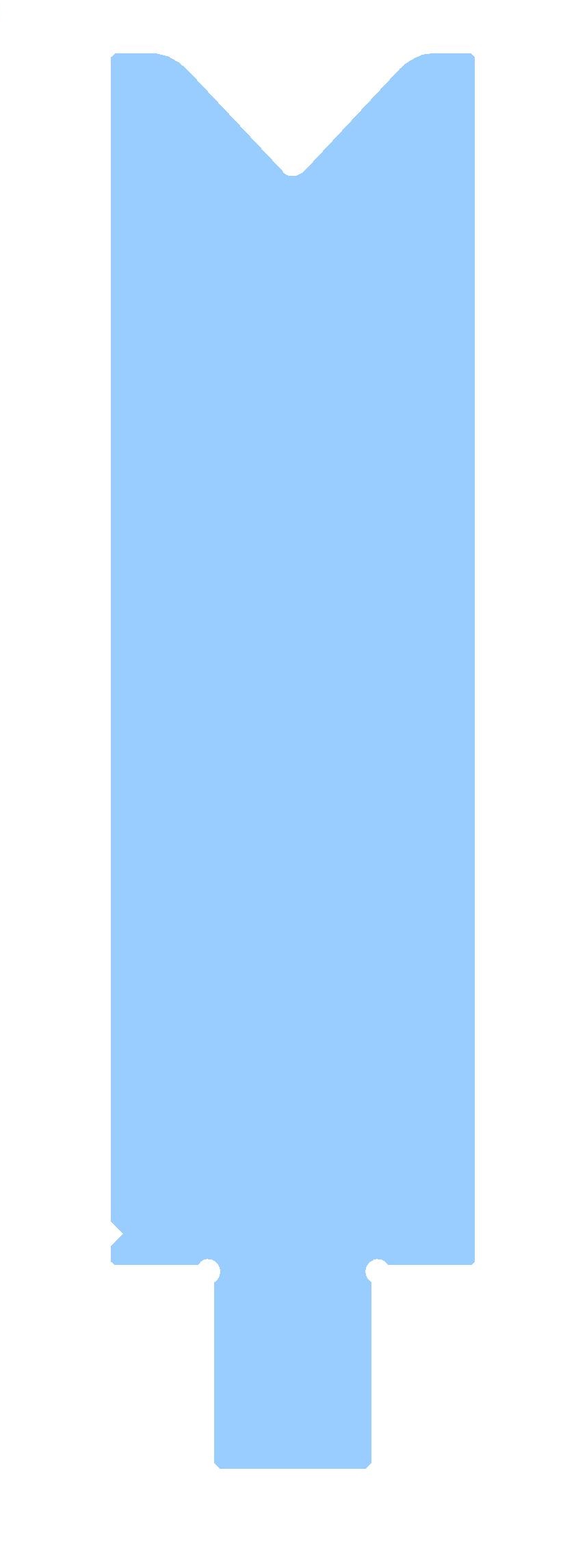

- Матрицы Wila — 34 позиции, углы 30, 60, 80, 85, 86 и 88°, рабочая высота 55–100 мм
Пуансон и матрицу подбирают в паре
При воздушной гибке внутренний радиус детали задаёт не пуансон, а раскрытие ручья матрицы: примерно 0,16 от ширины V. Радиус носика пуансона должен быть не больше этого значения — иначе пуансон продавит собственный профиль. Толщину листа выбирают по тому же раскрытию: рабочий диапазон примерно от V/12 до V/6. Поэтому инструмент берут комплектом, а не по отдельности.
Длины секций
Инструмент Wila поставляется в трёх исполнениях: цельный 515 мм, цельный 200 мм и секционный набор 550 мм. Цельная секция ставится под длинную деталь; у секционного набора крайние секции длиной 100 мм имеют криволинейные вырезы — «сапожки», которые позволяют заводить инструмент в уже отогнутый борт. Набором гнут короба и П-образные профили, которые цельной секцией не сделать.
Высота в обозначении пуансона
В названии пуансона Wila указана полная высота инструмента — 135, 157, 200 или 237 мм. Рабочая высота, то есть вылет ниже зажима, меньше на 37 мм: 98, 120, 163 и 200 мм соответственно. Именно рабочая высота определяет, деталь с каким бортом пройдёт мимо станины.
Две высоты матриц
Матрицы Wila есть высотой 55 мм и 100 мм с одинаковыми раскрытиями. Высокая поднимает деталь над столом и нужна там, где заготовка с уже отогнутым бортом упрётся в станину; низкая проще в установке и дешевле. По самому гибу разницы нет.
Материал и стойкость
Инструмент изготавливается из стали 42CrMo с индукционной закалкой рабочей части. Твёрдость тела 29–37 HRC — баланс вязкости и твёрдости, позволяющий держать высокий тоннаж без охрупчивания. Твёрдость рабочей части 55 HRC — рабочие кромки не садятся при работе по высокопрочным сталям. Геометрия повторяется от партии к партии, поэтому секции из разных поставок собираются в один набор.
Не нашли нужный размер — пришлите чертёж детали и марку пресса, подберём комплект пуансон-матрица и назовём срок. Нестандартный профиль изготавливаем на заказ.
