Гибочный и пробивной инструмент по чертежу

Изготовление пуансонов и матриц на заказ

Изготовим пуансоны, матрицы и оснастку для листогибочных и координатно-пробивных прессов по вашему чертежу, эскизу или образцу. Подбираем геометрию под вашу деталь, согласуем производственный чертёж и привозим готовый инструмент на склад в Москве.

Производственный чертёж с допусками — на согласование до счёта
Проверка гиба в 3D-симуляции под вашу деталь и ваш пресс
Сталь 42CrMo4, закалка ТВЧ рабочей зоны 54–60 HRC

8 800 4444-165

Принимаем PDF, DXF, DWG, STEP и фото образца с размерами — или чертёж детали, которую нужно согнуть.

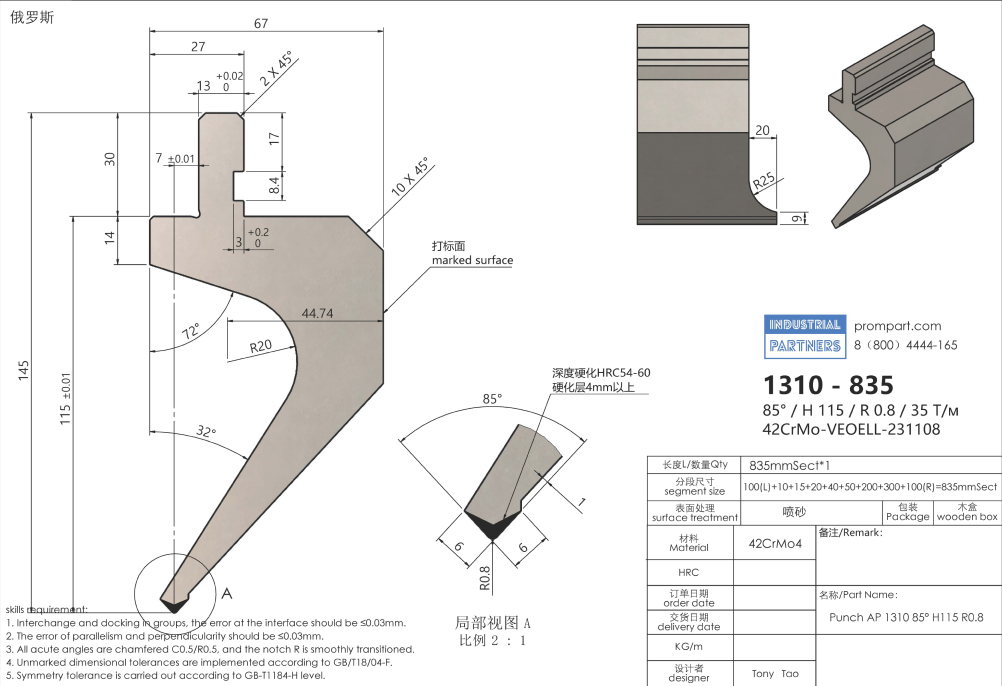

Производственный чертёж пуансона AP 1310. Профиль со всеми размерами и допусками, носик, сапожок, сталь и закалка — по такому чертежу завод делает инструмент. AP 1310 в каталоге

42CrMo4сталь гибочного инструмента, химсостав проверен в лаборатории

54–60 HRCиндукционная закалка носика пуансона и ручья матрицы, слой от 4 мм

±0,01 ммпо рабочей высоте: секции из разных партий встают в один ряд

≈ 55 раб. днейсрок заказной позиции до склада в Москве, точный — в счёте

Что изготавливаем на заказ

Любой профиль из каталога — в нужной длине и количестве секций, и нестандартный инструмент под вашу деталь. Серийные позиции с ценами и наличием — в разделах каталога.

Для каких прессов

Листогибочные прессы

Amada Promecam Wila Trumpfи совместимые

Хвостовик, рабочая высота и допустимая нагрузка — под систему крепления вашего пресса. Нужен переход между системами — сделаем адаптер.

Координатно-пробивные прессы

Thick Turret, станции A–E и ABS Murata Trumpf Salvagnini Мультитулы

Пуансоны, матрицы и съёмники круглой и фигурной формы, формовочный инструмент. Укажите станцию и толщину листа — подберём зазор.

Как заказать инструмент по чертежу

Пришлите задачуЧертёж или эскиз инструмента, фото образца с размерами или чертёж детали. Укажите модель пресса и толщину листа.
Подберём геометриюИнженер проверит гиб в нашей программе 3D-симуляции гибки: столкновения с деталью, минимальную полку и усилие. По запросу пришлём видео.
Согласуем чертёж и ценуЗавод готовит эскиз и производственный чертёж. После вашего согласования выставляем счёт.
ИзготовимОколо 55 рабочих дней до нашего склада в Москве. Заберёте сами или отправим транспортной компанией.

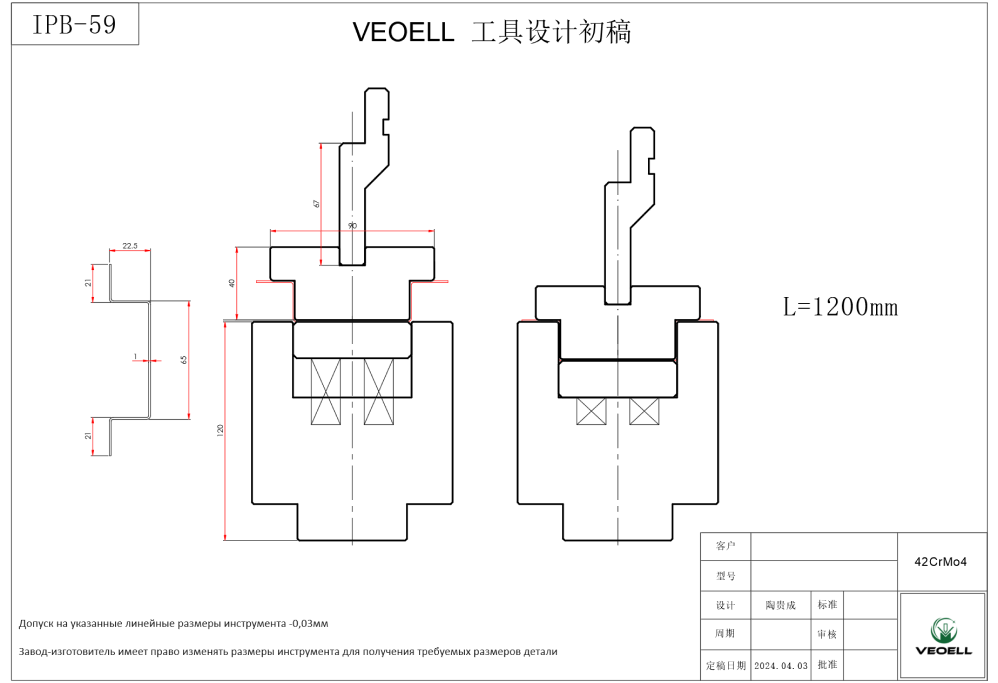

Эскиз инструмента под деталь заказчика: пуансон и матрица на прессе, длина 1200 мм — Шаг 3 **Эскиз** — инструмент под деталь заказчика: пуансон и матрица на прессе, согласуем геометрию до запуска

Производственный чертёж пуансона 1310-835 с допусками, маркой стали и набором секций — Шаг 3 **Производственный чертёж** — допуски, сталь, закалка и набор секций; хранится на заводе, повторный заказ — по номеру чертежа

Видео: проверяем гибку до изготовления

Симуляция гибки · 1:04

Сложные профили: W-пуансон, гусак, ступенька за один ход

Под детали, которые обычным инструментом не гнутся, проектируем специальный инструмент и заранее проверяем гибку. В видео два профиля из листа 2 мм: у первого шесть гибов — за один ход W-пуансоном, остальные два — гусаком, который обходит готовые ступеньки; у второго ступенька 10 мм формуется за один ход, последний гиб закрывает профиль вокруг узкого пуансона.

Смотреть

Ещё примеры · 4

Все видео PROMPART

Как делают инструмент

СтальХромомолибденовая сталь — аналог 38ХМ. Химсостав подтверждён протоколом испытаний № 488 ИЛ «Прометей», Санкт-Петербург. Ножи гильотин — из SKD11.
КовкаУплотняет структуру металла: инструмент не трескается и не ломается под нагрузкой.
Черновая обработкаФрезерование и грубая шлифовка — заготовка под чистовые операции.
ТермообработкаОтжиг, нормализация, закалка и отпуск. Носик пуансона и ручей матрицы закаливают токами высокой частоты: кромка не сминается под нагрузкой пресса и долго держит радиус и угол.
Чистовая обработкаФрезерные и шлифовальные станки с ЧПУ, допуск ±0,02 мм. Рабочая высота ±0,01 мм: секции из разных партий встают в один ряд без подгонки.
СегментацияСекции от 10 до 300 мм — 10, 15, 20, 40, 50, 100, 200, 300 мм: набор собирается под длину гиба.
Чернение и маркировкаЗащита от коррозии и антикоррозионное масло. Лазерная маркировка: код, угол, высота, радиус, допустимая нагрузка, сталь и номер партии.
Контроль и упаковкаРазмеры — микрометром, твёрдость, пробный гиб. Каждая позиция в своей упаковке, перевозка в деревянных ящиках.

Документы о качестве

Инструмент сертифицирован, сталь проверена независимой лабораторией. Нажмите на документ, чтобы рассмотреть его крупно.

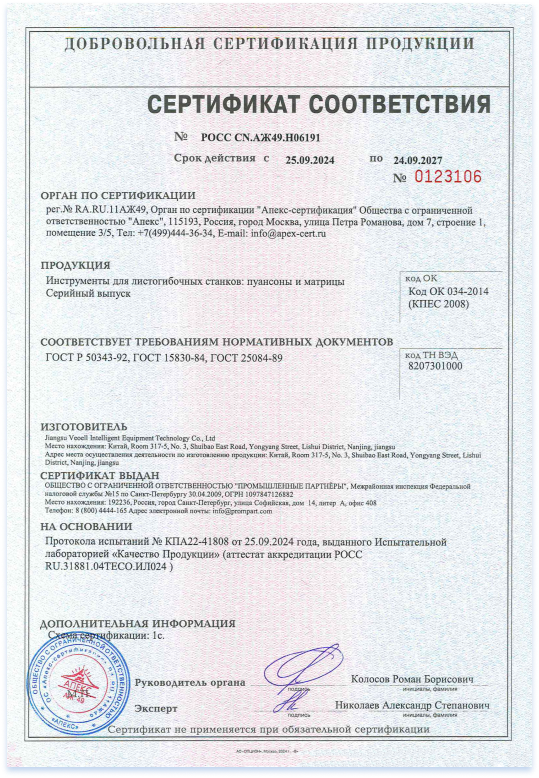

Сертификат соответствия РОСС CN.АЖ49.Н06191 Пуансоны и матрицы для листогибочных прессов. ГОСТ Р 50343-92, ГОСТ 15830-84, ГОСТ 25084-89. Изготовитель — Jiangsu Veoell Intelligent Equipment Technology · действует до 24.09.2027

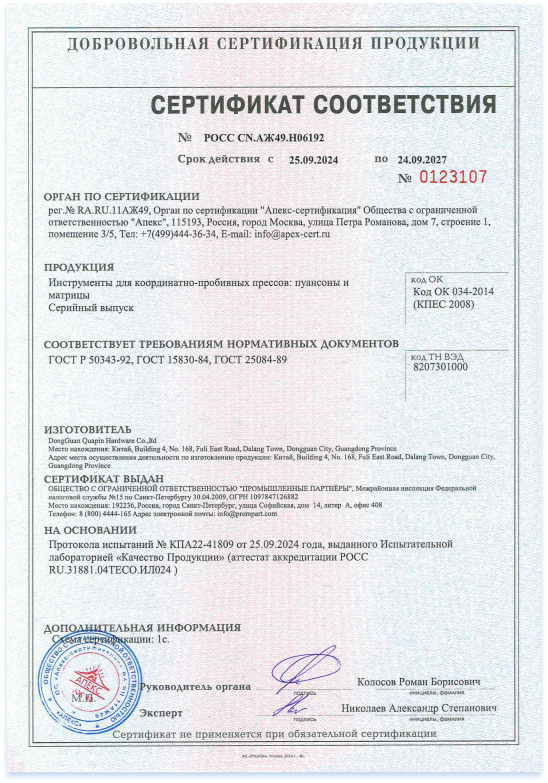

Сертификат соответствия РОСС CN.АЖ49.Н06192 Пуансоны и матрицы для координатно-пробивных прессов. ГОСТ Р 50343-92, ГОСТ 15830-84, ГОСТ 25084-89. Изготовитель — DongGuan Quapin Hardware · действует до 24.09.2027
Протокол испытаний материалов № 488 от 06.10.2023 Химический состав и твёрдость образца гибочного инструмента. По химсоставу — сталь 42CrMo по китайскому стандарту GB/T 3077, аналог европейской 42CrMo4. C 0,40 % Cr 1,16 % Mo 0,25 % Испытательная лаборатория ООО «Прометей», Санкт-Петербург · портативный оптико-эмиссионный спектрометр

Гарантия на инструмент

Геометрия, размеры и твёрдость — по согласованному чертежу.
Совместимость с вашим прессом проверяем до выставления счёта.
Не подошёл и не был в работе — обменяем в течение 14 дней.
Гарантийные вопросы решаем мы, писать на завод не нужно.

Условия гарантии

Склад в Москве

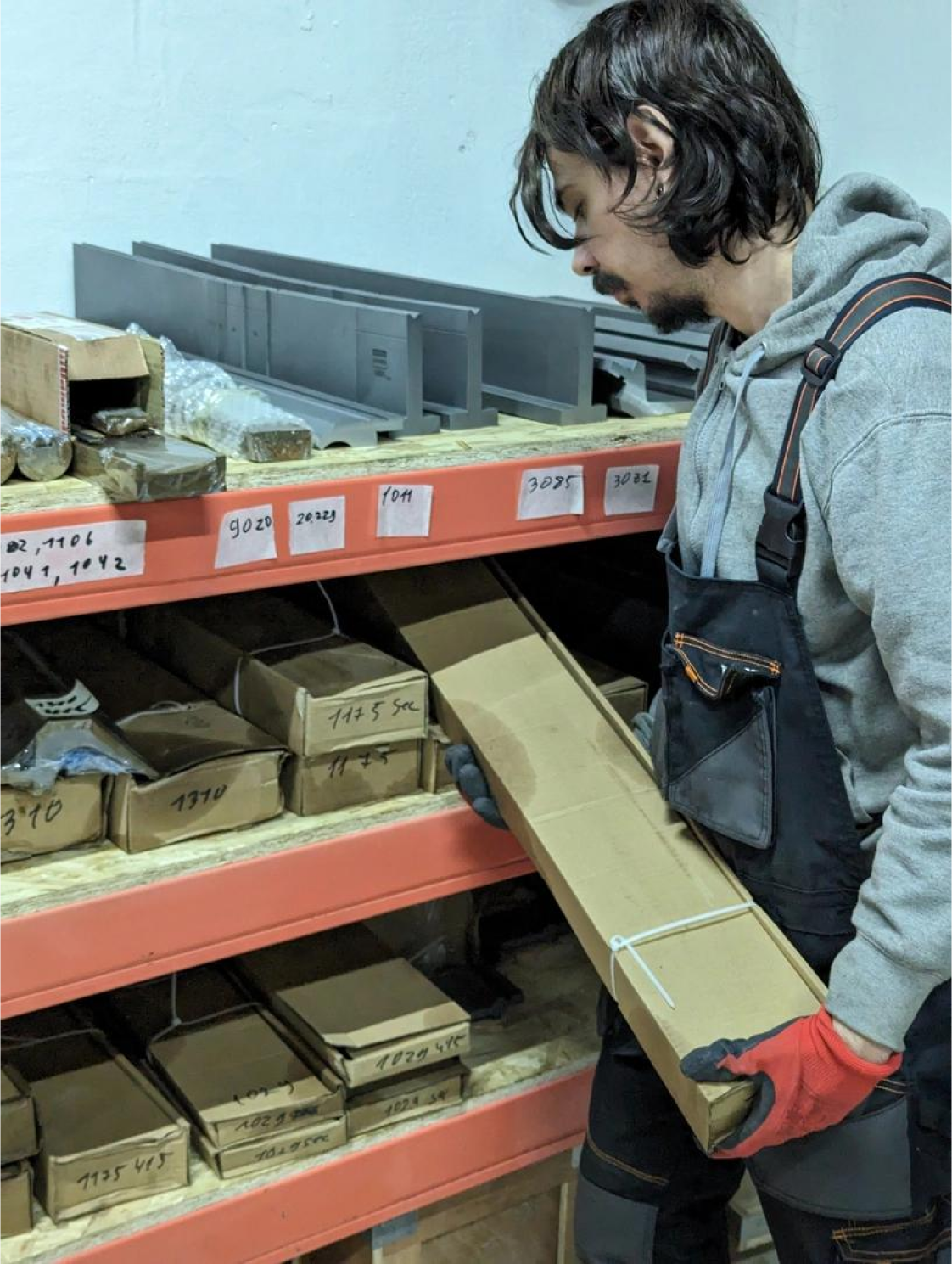

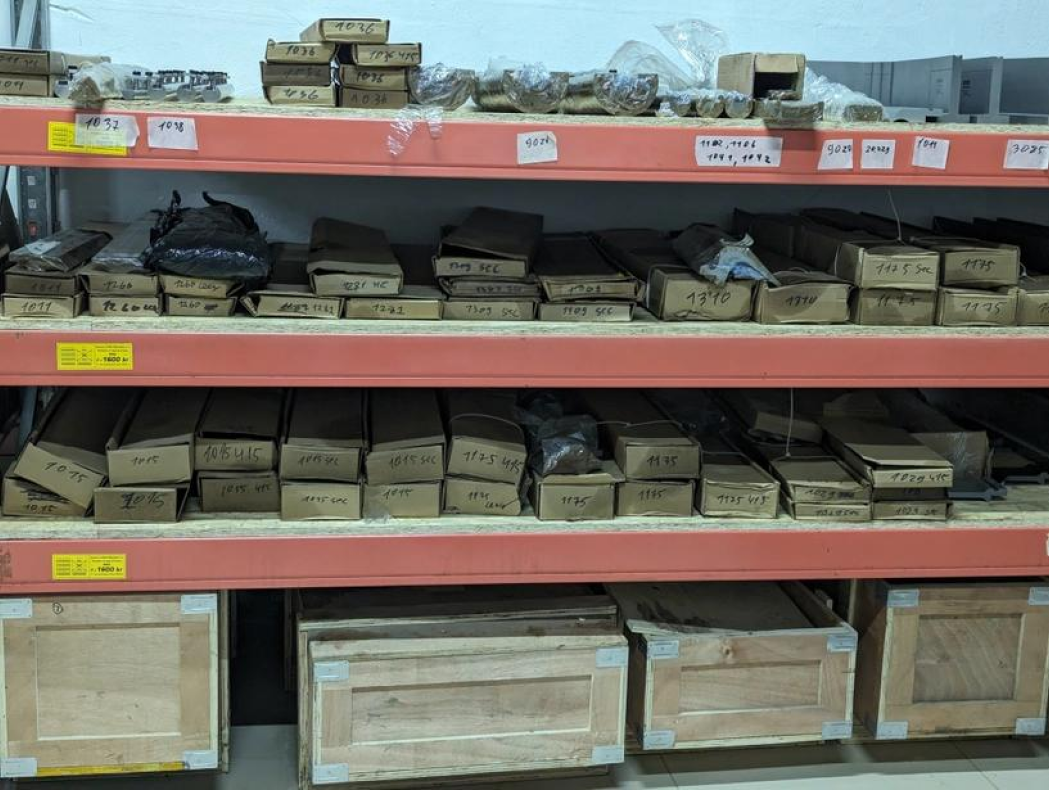

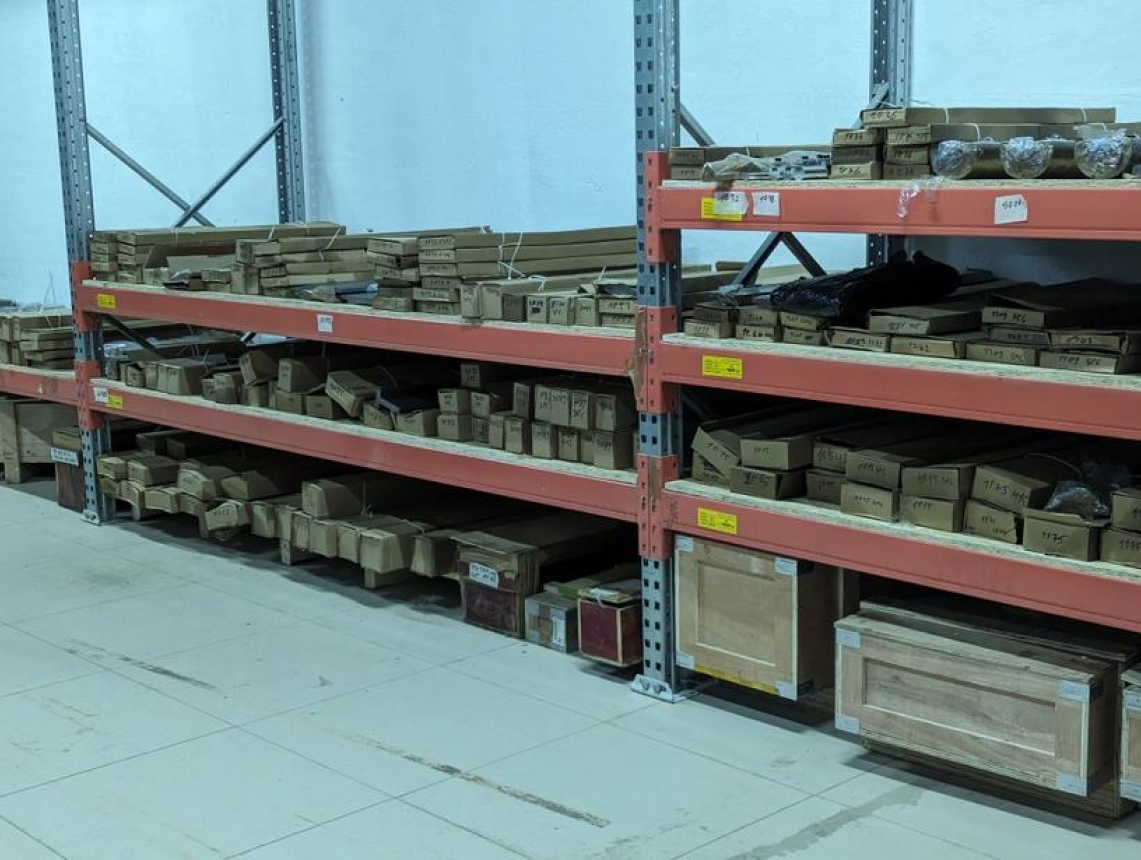

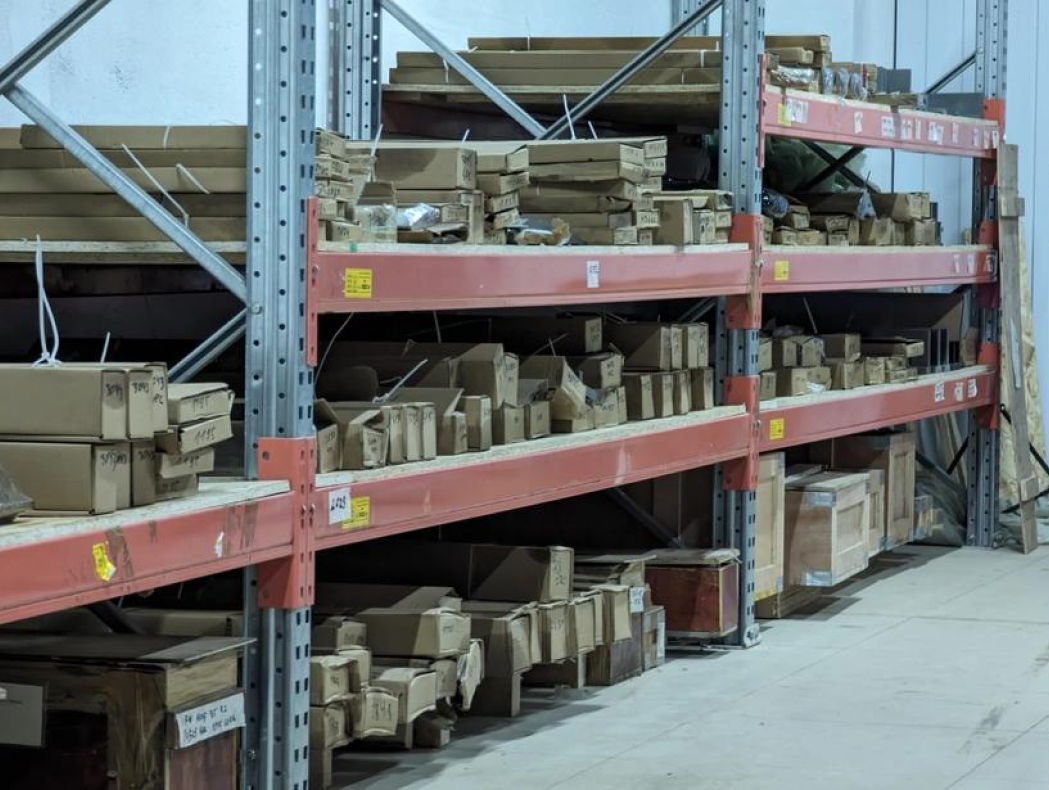

Ходовые пуансоны и матрицы ждать с завода не нужно: на складе в Москве сейчас 117 позиций гибочного инструмента. Остатки на сайте обновляются каждый час.

Инструмент в наличии Самовывоз и доставка

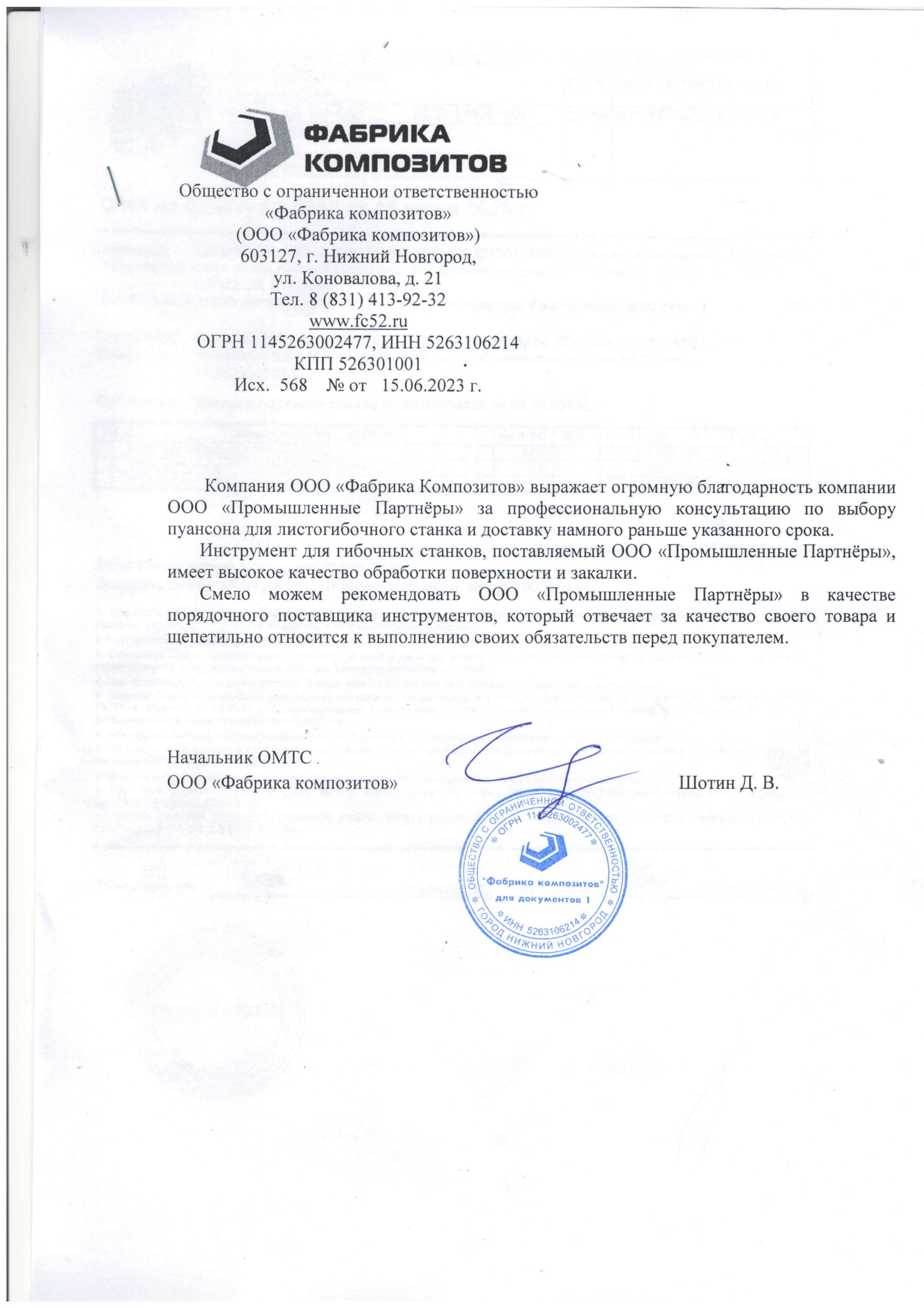

Отзывы заказчиков

Частые вопросы об изготовлении

Сколько стоит изготовить пуансон или матрицу?

Цена зависит от профиля, длины и количества секций. Пришлите чертёж или эскиз — рассчитаем стоимость и срок и пришлём коммерческое предложение. Для ориентира: серийные пуансоны в каталоге — от 15 700 ₽, матрицы — от 18 500 ₽ за секцию.

Какие сроки изготовления?

Заказная позиция — около 55 рабочих дней до нашего склада в Москве, точный срок — в счёте. Позиции со склада можно забрать на следующий рабочий день после оплаты.

Можно изготовить по образцу, без чертежа?

Да. Подойдёт образец инструмента, фото с размерами или чертёж детали, которую нужно согнуть. Эскиз и производственный чертёж подготовит завод — вы согласуете их до запуска в работу.

Подойдёт ли инструмент к моему прессу?

Изготавливаем под системы крепления Amada Promecam, Wila и Trumpf, а пробивной инструмент — под станции Thick Turret, Murata, Trumpf и Salvagnini. Укажите модель пресса — проверим хвостовик, высоту и допустимую нагрузку.

Из какой стали делают инструмент и какая твёрдость?

Гибочный инструмент — из стали 42CrMo4 (аналог 38ХМ). Химсостав проверен в независимой лаборатории: протокол испытаний № 488 — в разделе «Документы о качестве» на этой странице. Рабочую зону — носик пуансона и ручей матрицы — закаливают индукционно до 54–60 HRC на глубину от 4 мм: кромка не сминается и долго держит радиус и угол.

Делаете нестандартные профили?

Да: гусаки, острые и высокие пуансоны, радиусный инструмент, инструмент для плющения и Z-гибки, многоручьевые матрицы. Секции режем от 10 до 300 мм — набор собирается под длину гиба.

В каком виде прислать чертёж?

PDF, DXF, DWG, STEP или фото с размерами. Можно прислать чертёж детали — подберём инструмент сами и проверим гиб в программе.

Пришлите чертёж или образец

Чертёж, эскиз, фото с размерами или 3D-модель — рассчитаем стоимость и срок изготовления и пришлём предложение.

Или звоните: 8 800 4444-165 · sales@prompart.com
