Координатно пробивные инструменты системы Thick Turret (включая Ultra): станции A/B/C/D/E/F
Система Thick Turret® - наиболее популярная инструментальная система, применяемая на координатно-пробивных (координатно-просечных) станках различные европейский и азиатских производителей.
Данная система инструмента наиболее часто встречается на координатно-пробивных станках данных производителей: AMADA®, PRIMA POWER®, LVD®, DURMA®, Yawei®, AM-Products (JFI)®, JFMI®, DADONG®, EUROMAC®, AccurMax® и пр.
На нашем сайте представлен широкий выбор стандартного пробивного и формообразующего инструмента, совместимого со всеми популярными производителями инструмента, такими как: Ultra (MATE), серия-90 (WILSON), серия-85 (AMADA) и др.
Типоразмеры станций системы Thick Turret® с указанием максимального диаметра инструмента представлены ниже:
Станция А – максимальный диаметр 12,7 мм (1/2 дюйма)
Станция В – максимальный диаметр 31,7 мм (1,25 дюйма)
Станция С – максимальный диаметр 50,8 мм (2 дюйма)
Станция D – максимальный диаметр 88,9 мм (3,5 дюйма)
Помимо этого, мы можем предложить нашим клиентам инструмент с покрытием TiCN для работы с непростыми металлами, а также инструмент ABS (Air Blow System) с автоматической системой подачи смазки.

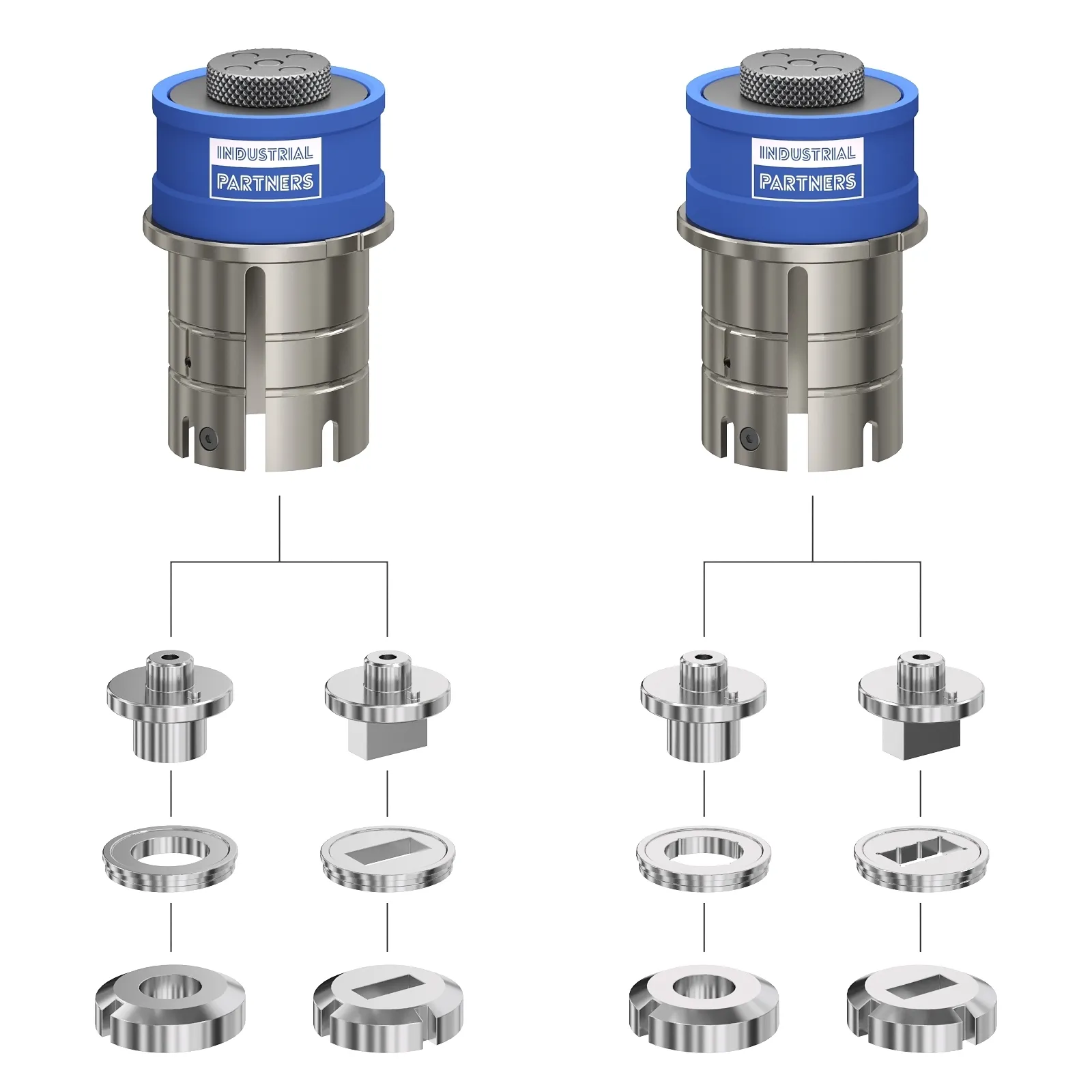

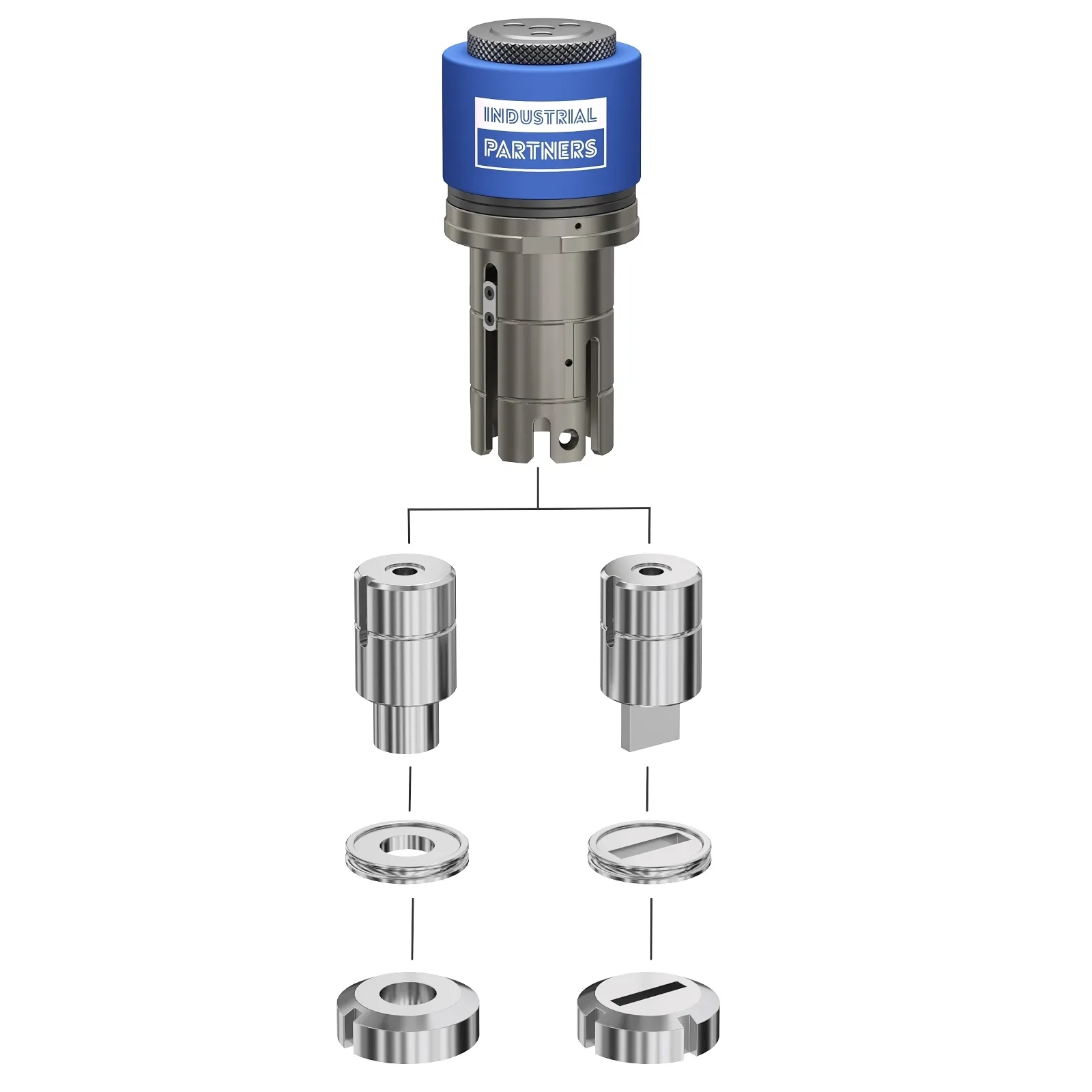

В разделе собран инструмент Thick Turret (включая Thick Turret Ultra) для координатно-пробивных прессов: пуансоны, матрицы, державки, stripper, пружины, кассеты Multi-Tool. Подберём решения под станции A/B/C/D/E/F, толщину и материал листа, а также под нужный зазор (clearance) и ресурс инструмента.
- Совместимость: станционные позиции A/B/C/D/E/F; версии Thick Turret Ultra
- Подбор под задачу: материал MS/SS/Al, толщина, чистота кромки, ресурс
- Комплектация: пуансон + матрица + держатель/направляющая + stripper + пружины
- Сервис: заточка/восстановление, рекомендации по зазорам и режимам
Станции и посадочные размеры
Стандартные станции
- Станция A — малые диаметры/фигуры, тонкие листы
- Станция B (кирилл. «В») — популярный универсальный размер
- Станция C (кирилл. «С») — средние диаметры/прямоугольники
- Станция D — увеличенные отверстия/фигуры
- Станции E/F — крупные отверстия/формообразование
Thick Turret Ultra
- Ultra-исполнения для станций A/B/C/D/E/F
- Повышенная жёсткость и стойкость направляющих
- Опции быстросменных держателей и точной ориентации
Важно: при оформлении заказа указывайте систему, станцию (A–F), ориентацию, материал/толщину и требуемый зазор матрицы.
Как выбрать инструмент Thick Turret
- Система и станция: A/B/C/D/E/F, при наличии — версия Ultra
- Геометрия: круг/овал/прямоугольник/фигура; допуски и радиусы
- Материал и толщина: подбор clearance для чистой кромки и ресурса
- Покрытие: TiN/TiCN/TiAlN — уменьшает прилипаемость и износ
- Процесс: стандартная пробивка, формовка (жалюзи/L&F/рёбра), Multi-Tool
Быстрый подбор и цены
Отфильтруйте по станции (A/B/C/D/E/F), типу (пуансон/матрица/держатель/stripper/пружины), форме и покрытию. Для сложных контуров изготовим специнструмент по чертежу.
Часто ищут
Сопутствующие разделы
Нужен подбор по станции A/B/C/D/E/F?
Пришлите модель пресса, станцию (A–F), материал/толщину и эскиз формы — подберём инструмент Thick Turret (в т.ч. Ultra), рассчитаем зазоры и предложим варианты по цене/срокам. Доступны Multi-Tool и формовочные решения.
FAQ — популярные вопросы
Чем Thick Turret Ultra отличается от стандартного Thick Turret?
Ultra — усиленные держатели/направляющие и повышенная стойкость узлов; точнее позиционирование и дольше ресурс, особенно при больших толщинах и высоких нагрузках.
Какой зазор матрицы выбрать под мой материал и толщину?
Обычно ориентируются на 10–20% от толщины листа (зависит от материала и требуемой чистоты кромки). Мы рассчитаем clearance под ваш кейс и предложим покрытие для ресурса.
Станция B и «В» — это одно и то же?
Да, в русской раскладке «В» часто используют вместо латинской «B». В заказе лучше писать латинскую букву B и указывать диапазон размеров.
