Радиусная гибка листового металла на матрицах с полиуретановой вставкой

Радиусная гибка листового металла на полиуретановых матрицах: технология, преимущества и особенности процесса

Решением этой задачи выступает радиусная гибка с использованием матриц с полиуретановыми (ПУ) вставками. Данная технология сочетает в себе принципы классической штамповки и эластичного формообразования, обеспечивая идеальное качество деталей.

1. Суть технологии и механика процесса

Процесс радиусной гибки на ПУ-матрице принципиально отличается от стандартного метода «воздушной» или «калибровочной» гибки.

Инструментальная оснастка состоит из двух ключевых элементов:

1. Пуансон (верхний инструмент): Изготавливается из стали и имеет цилиндрическую (радиусную) форму рабочей части. Именно радиус пуансона задает внутренний радиус готового изделия. Как правило, используются держатели радиусных вставок и радиусные вставки.
2. Матрица (нижний инструмент): Представляет собой жесткий стальной короб-держатель (базу), внутри которого размещен блок (вставка) из специального высокоэластичного полиуретана.

Механика деформации:

При движении пуансона вниз, листовой металл укладывается на плоскую поверхность полиуретановой вставки. По мере внедрения пуансона, полиуретан начинает вести себя как «густая жидкость» — он практически не сжимается в объеме, а вытесняется, плотно обжимая заготовку вокруг радиусного пуансона. За счет создаваемого гидростатического давления полиуретан равномерно распределяет усилие прижима по всей площади контакта, принуждая металл в точности повторить контур пуансона. После снятия нагрузки эластичная вставка полностью восстанавливает свою первоначальную геометрию.

2. Технические преимущества метода

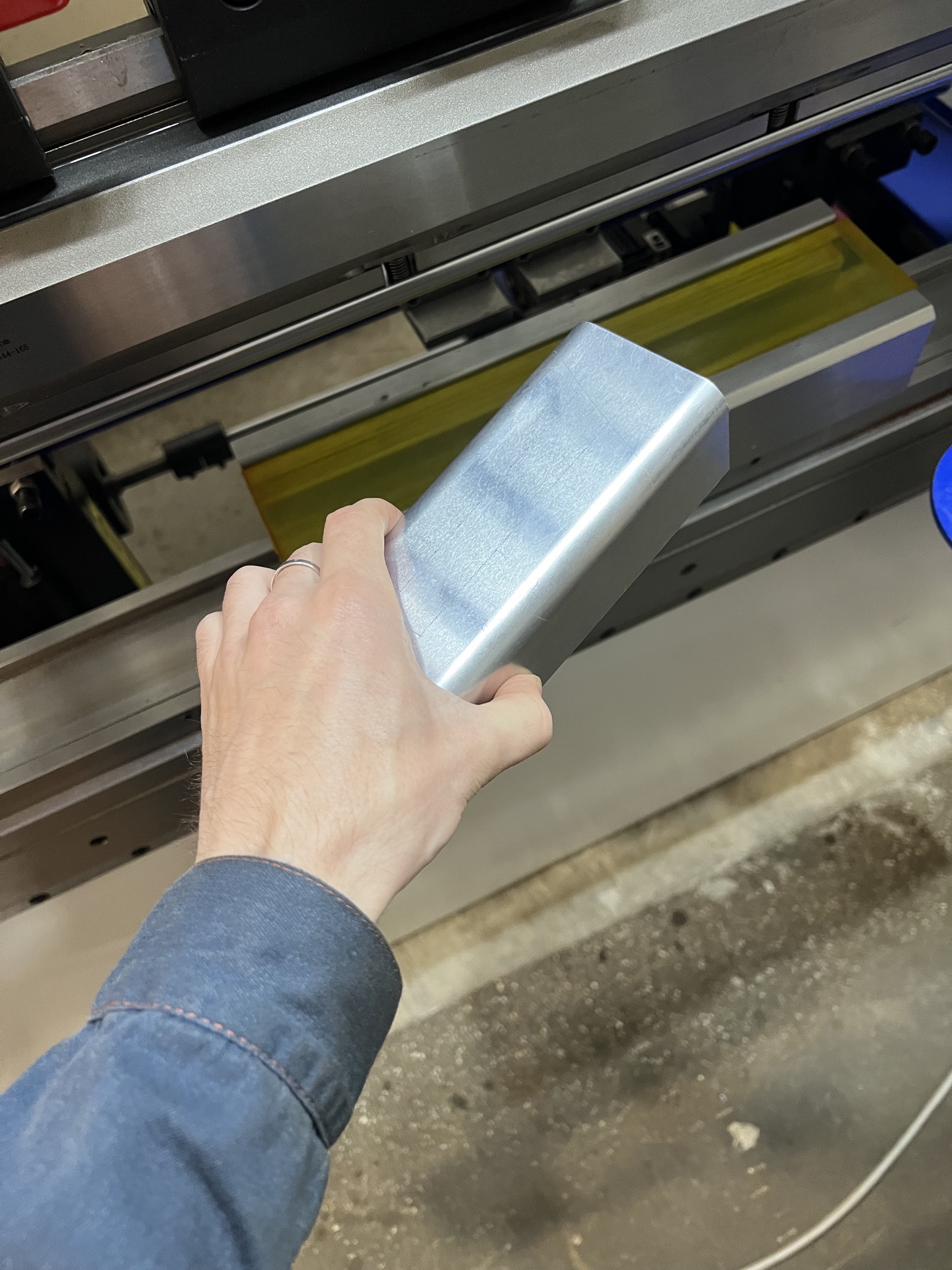

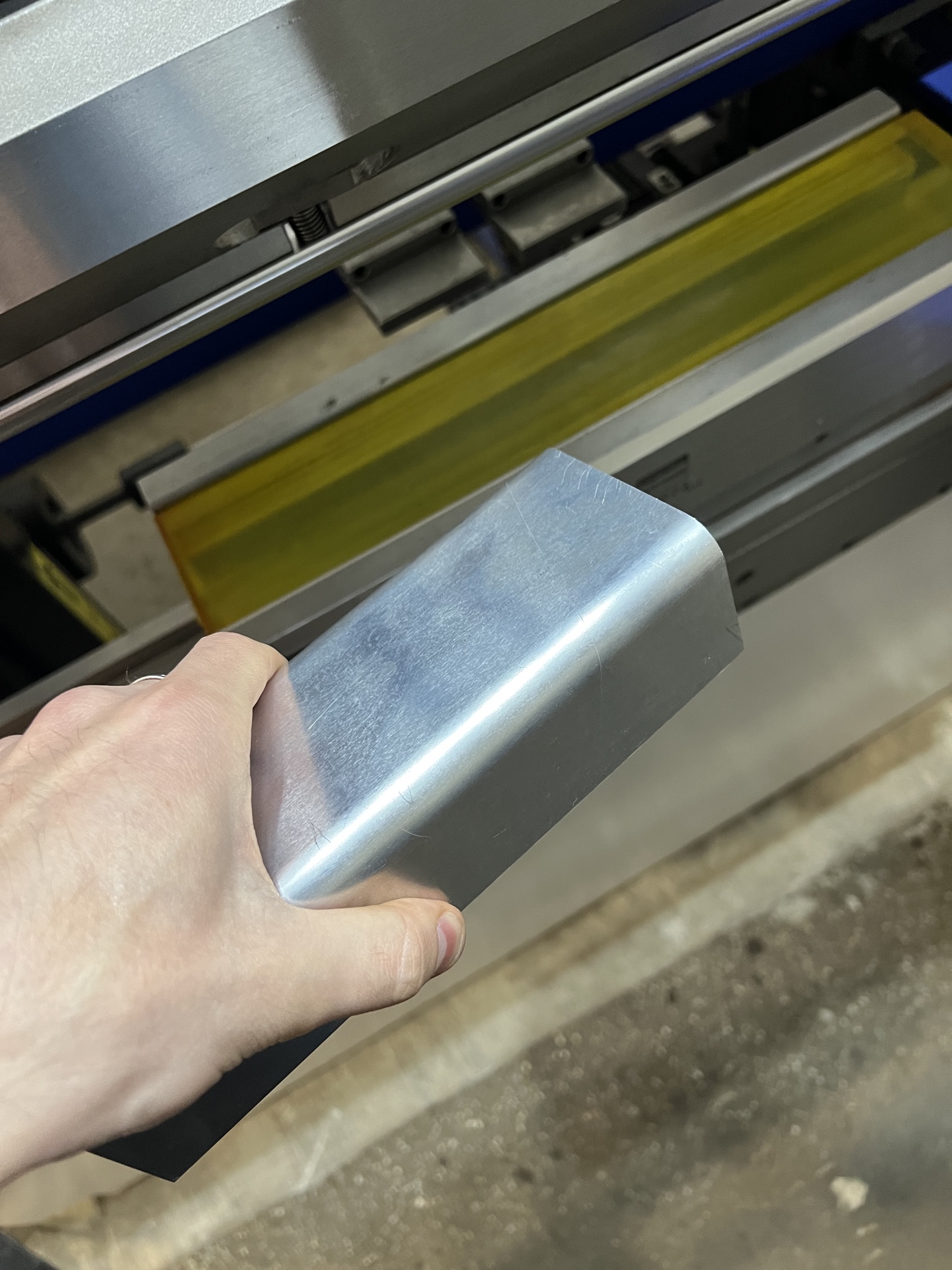

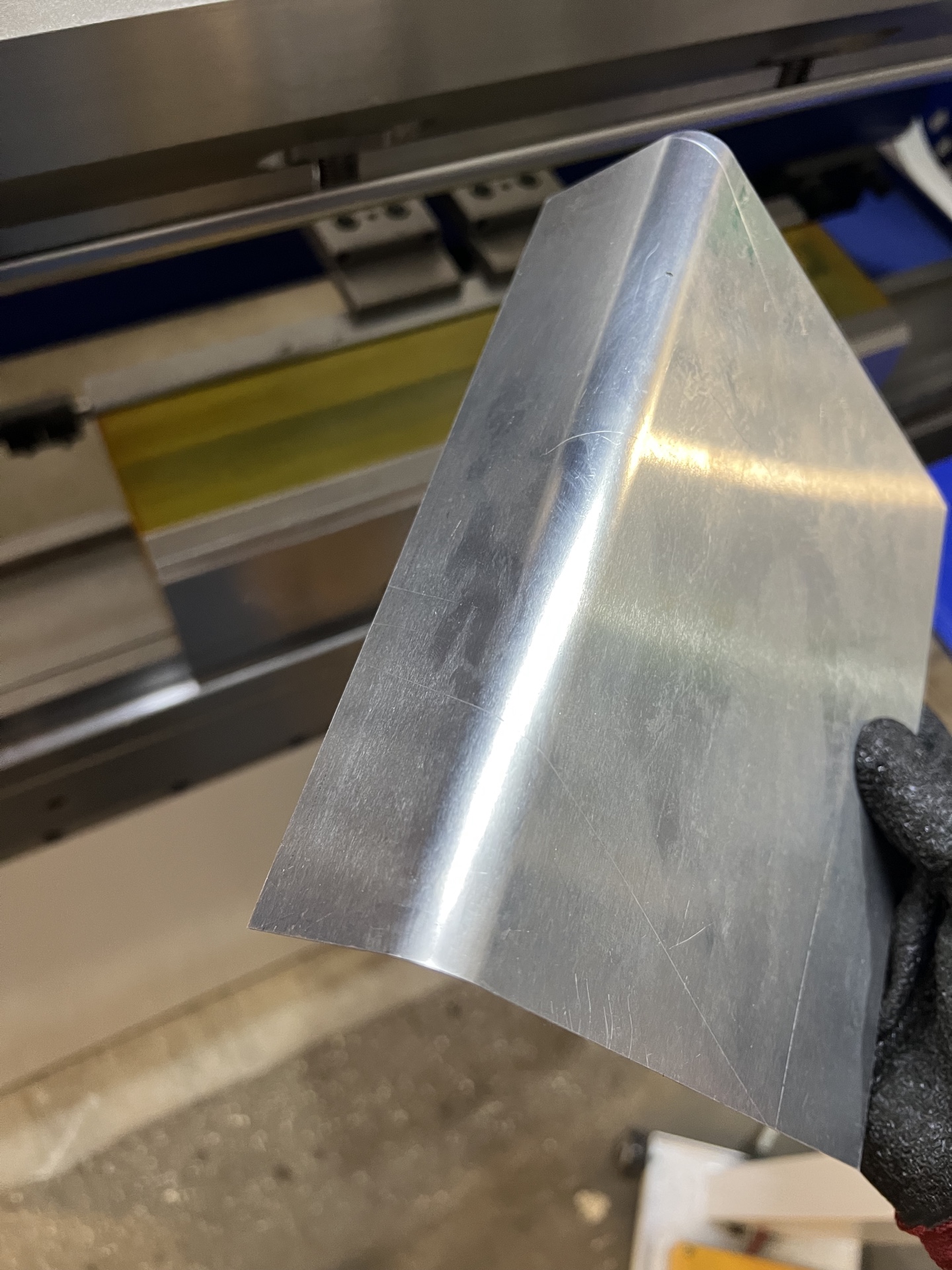

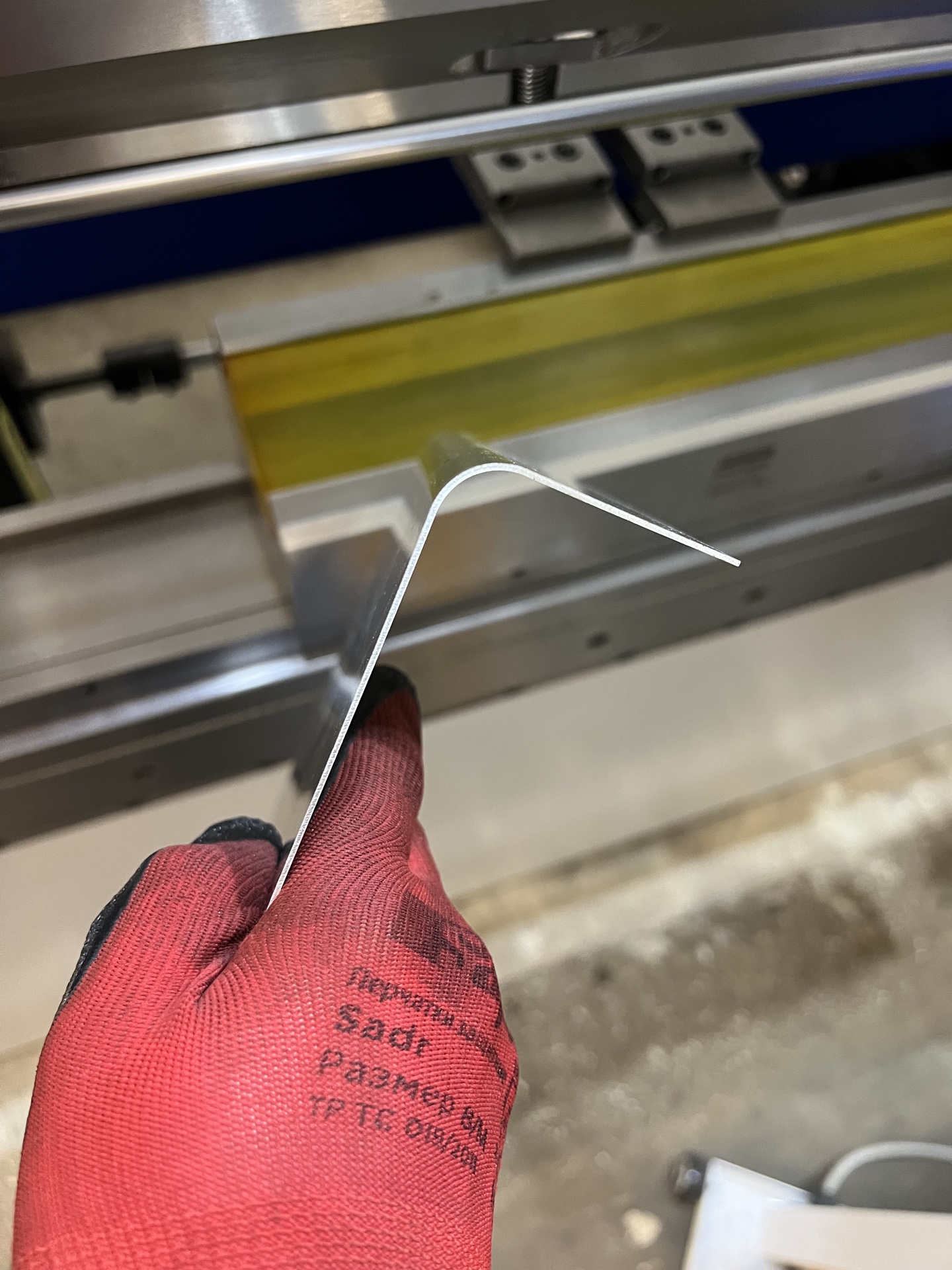

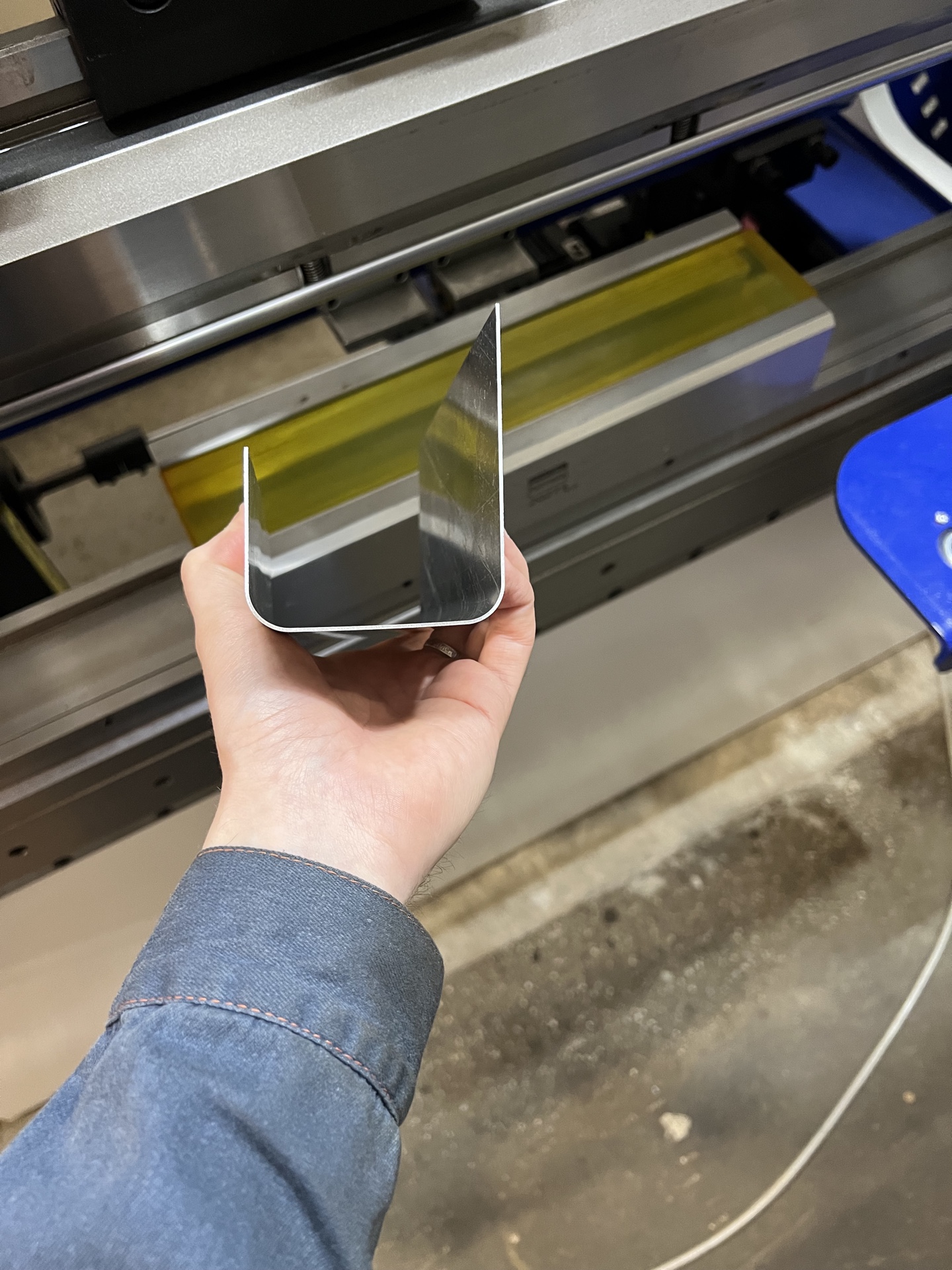

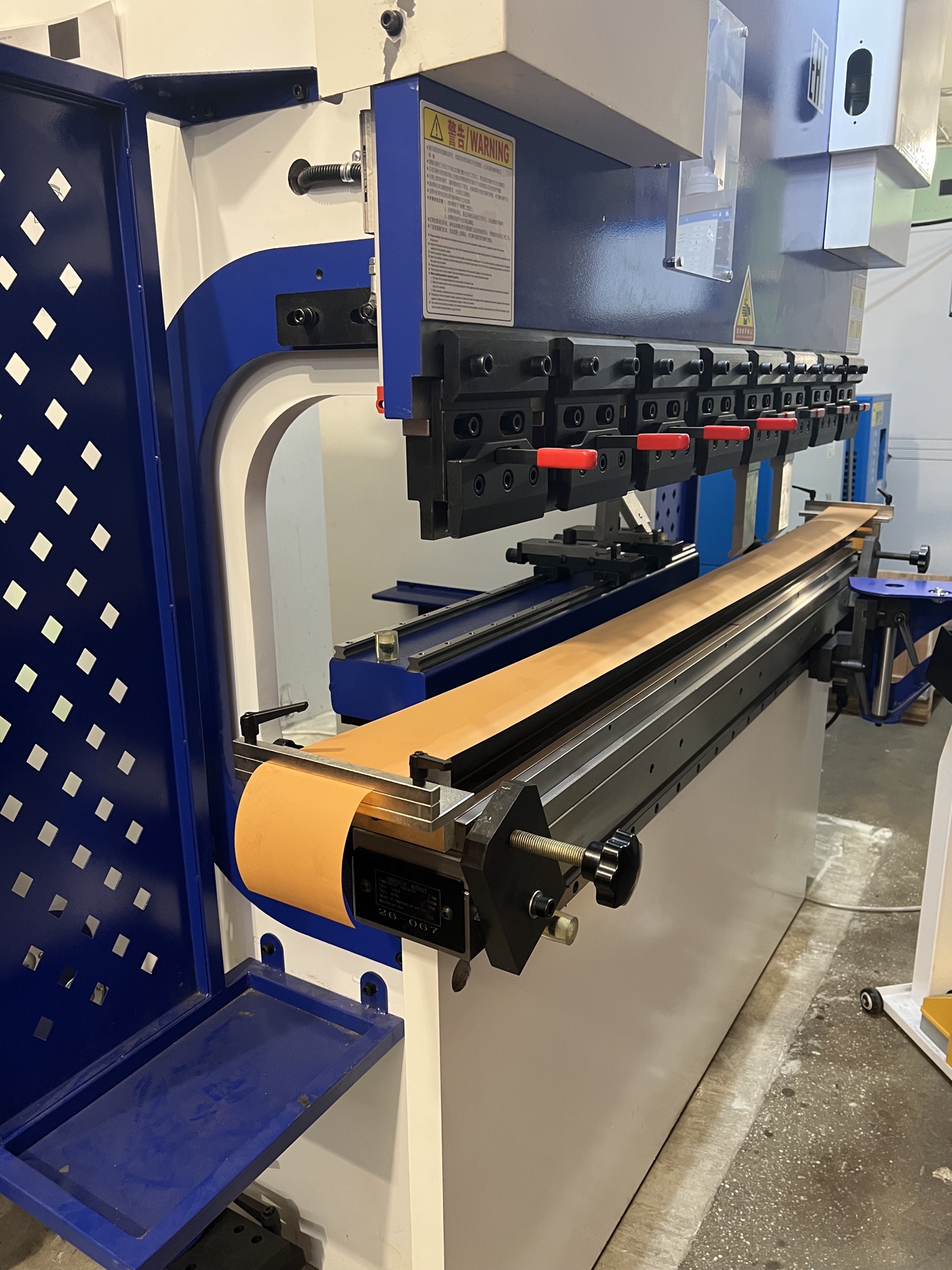

А. Идеальное качество поверхности (гибка без следов)

При стандартной гибке в стальной матрице на заготовке неизбежно остаются две параллельные полосы (следы трения о кромки матрицы). При работе с полиуретаном трение скольжения заменяется эластичным обжатием. Это критически важно для:

• Деталей с полимерным или порошковым окрашиванием;
• Зеркальной и шлифованной нержавеющей стали;
• Алюминия и заготовок с защитной пленкой;
• Оцинкованной стали (сохраняется целостность защитного цинкового слоя).

Б. Универсальность оснастки и экономия

В традиционной гибке для изменения радиуса или толщины металла часто требуется замена как пуансона, так и матрицы (подбор правильного раскрытия V). В случае с ПУ-матрицей нижний инструмент остается неизменным. Для получения другого радиуса достаточно заменить только верхний пуансон. Одна и та же полиуретановая вставка позволяет работать с широким диапазоном толщин металлов и различными радиусами.

В. Минимизация эффекта пружинения (Springback)

При радиусной гибке эластичная матрица создает противодавление, действующее на металл снизу и с боков. Это обеспечивает более глубокую пластическую деформацию в зоне гиба по сравнению с воздушной гибкой. Как результат — существенно снижается угол пружинения металла после подъема пуансона, что повышает точность угла и геометрии детали.

Г. Возможность гибки сложных и перфорированных заготовок

Полиуретан позволяет успешно гнуть листы с перфорацией, отверстиями или пазами, расположенными близко к линии гиба, без их критического искажения и деформации, так как металл поддерживается по всей площади.

3. Выбор марки полиуретана и параметры оснастки

Полиуретан для листообрабатывающей промышленности — это не просто конструкционный пластик, а высокотехнологичный эластомер. Его ключевые характеристики:

• Твердость по Шору (шкала А): Для гибки листового металла чаще всего применяются вставки с твердостью от 80 до 95 Shore A.
• Мягкие полиуретаны (80–85 Shore A) лучше облегают пуансоны больших радиусов и подходят для тонких металлов.
• Жесткие полиуретаны (90–95 Shore A) требуют больших усилий пресса, но позволяют работать с более толстым листом и обеспечивают более четкую проработку профиля.
• Износостойкость и долговечность: Высококачественные импортные и отечественные ПУ-эластомеры выдерживают до нескольких десятков (а при правильных режимах — сотен) тысяч циклов нагружения без остаточной деформации и разрушения.

4. Ограничения и особенности проектирования процесса

• Повышенное усилие гибки: Так как пуансону необходимо деформировать не только металл, но и преодолевать сопротивление упругого полиуретана, требуемое усилие листогибочного пресса (в тоннах на метр) может возрастать в 1,5–2 раза по сравнению с воздушной гибкой.
• Ограничение по толщине листа: Метод наиболее эффективен для тонкого и среднего листового проката (обычно до 3.0–4.0 мм). Для гибки толстых плит требуются полиуретановые блоки огромных размеров и прессы сверхвысокой мощности.
• Свободный объем в коробе: Конструкция стальной матрицы-держателя должна предусматривать зоны для «вытеснения» полиуретана (технологические зазоры или каналы), иначе из-за несжимаемости материала оснастка или пресс могут быть повреждены.

Заключение

Радиусная гибка на матрицах с полиуретановыми вставками — это высокоэффективный индустриальный метод, незаменимый в тех случаях, когда к внешнему виду и точности радиусных деталей предъявляются повышенные требования. Интеграция этой технологии в производство позволяет отказаться от закупки дорогостоящих комплектов металлических радиусных матриц, полностью исключить брак, связанный с повреждением лицевой поверхности изделий, и расширить технологические возможности предприятия.

Для успешного внедрения процесса рекомендуется проводить предварительный расчет усилий пресса и подбор твердости эластомера исходя из конкретного технического задания, марки сплава и толщины обрабатываемого листа.
