Защита поверхности при гибке: держатели полиуретановой ленты

Защита поверхности при гибке: технический обзор механических держателей полиуретановой ленты

Традиционная свободная гибка на листогибочном прессе сопряжена с жестким механическим контактом: в процессе опускания пуансона металлическая заготовка под колоссальным удельным давлением скользит по радиусным кромкам (ручьям) V-образной матрицы. Это неизбежно приводит к образованию контактных полос, царапин, задиров и наклепа.

Для решения этой проблемы в современной индустрии листообработки применяется профессиональное технологическое решение — использование полиуретановой ленты совместно с механическими держателями защитной полиуретановой (ПУ) ленты с винтовой фиксацией.

1. Кинематика повреждения листа и экономические последствия

В процессе деформации листа точки контакта заготовки с матрицей испытывают комбинированную нагрузку — сжатие, сопряженное с высоким трением скольжения. Ситуация усугубляется следующими факторами:

• Твердость окалины или микрочастиц: Пыль и микрочастицы металла, скапливающиеся в ручье матрицы, работают как абразив.
• Следы на нержавеющей стали: На зеркальных (BA) или шлифованных (N4) поверхностях даже минимальный след радиуса матрицы переводит деталь в разряд брака.
• Нарушение покрытий: На оцинкованном или окрашенном листе повреждается защитный слой, что резко снижает коррозионную стойкость изделия.

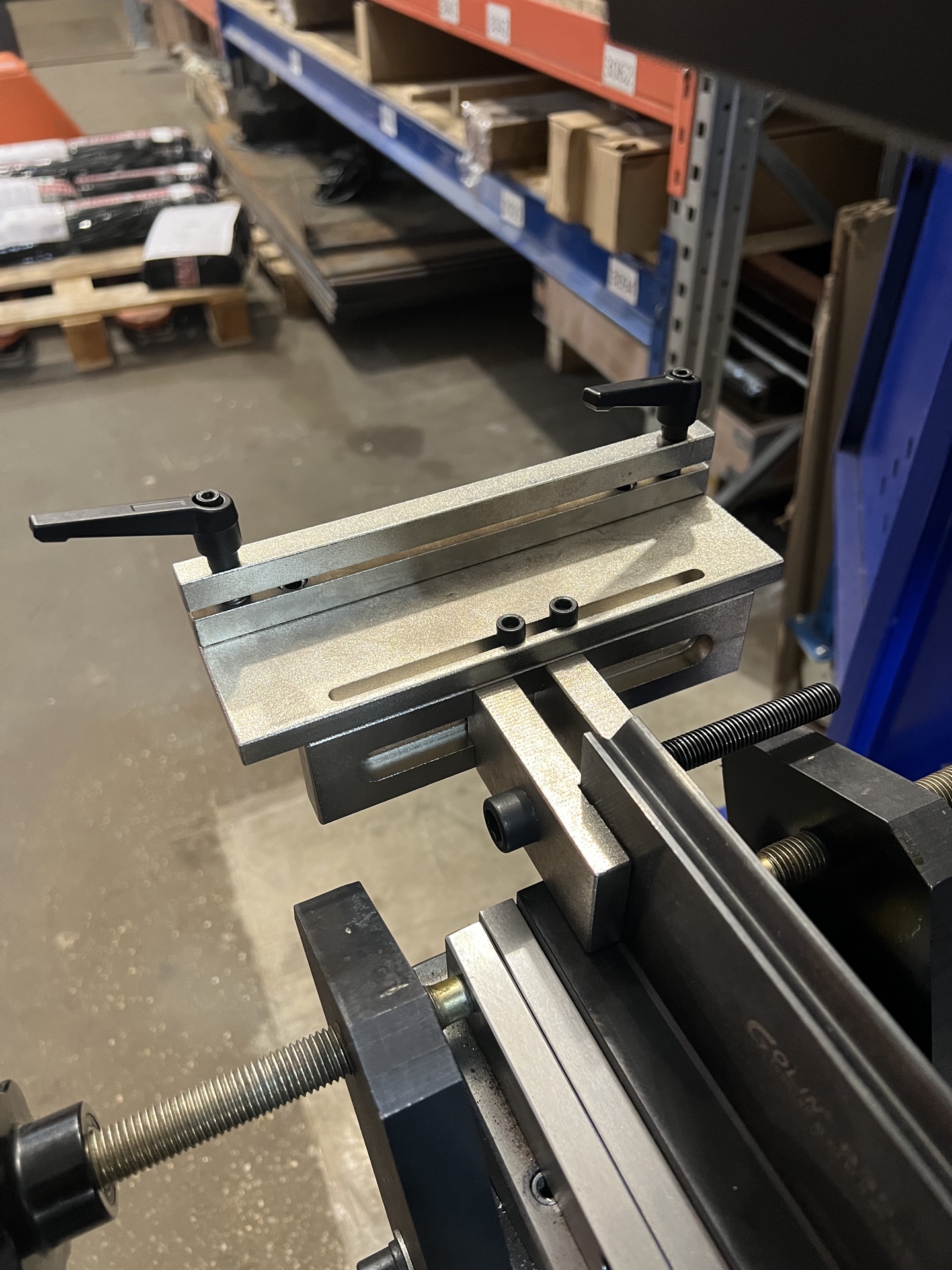

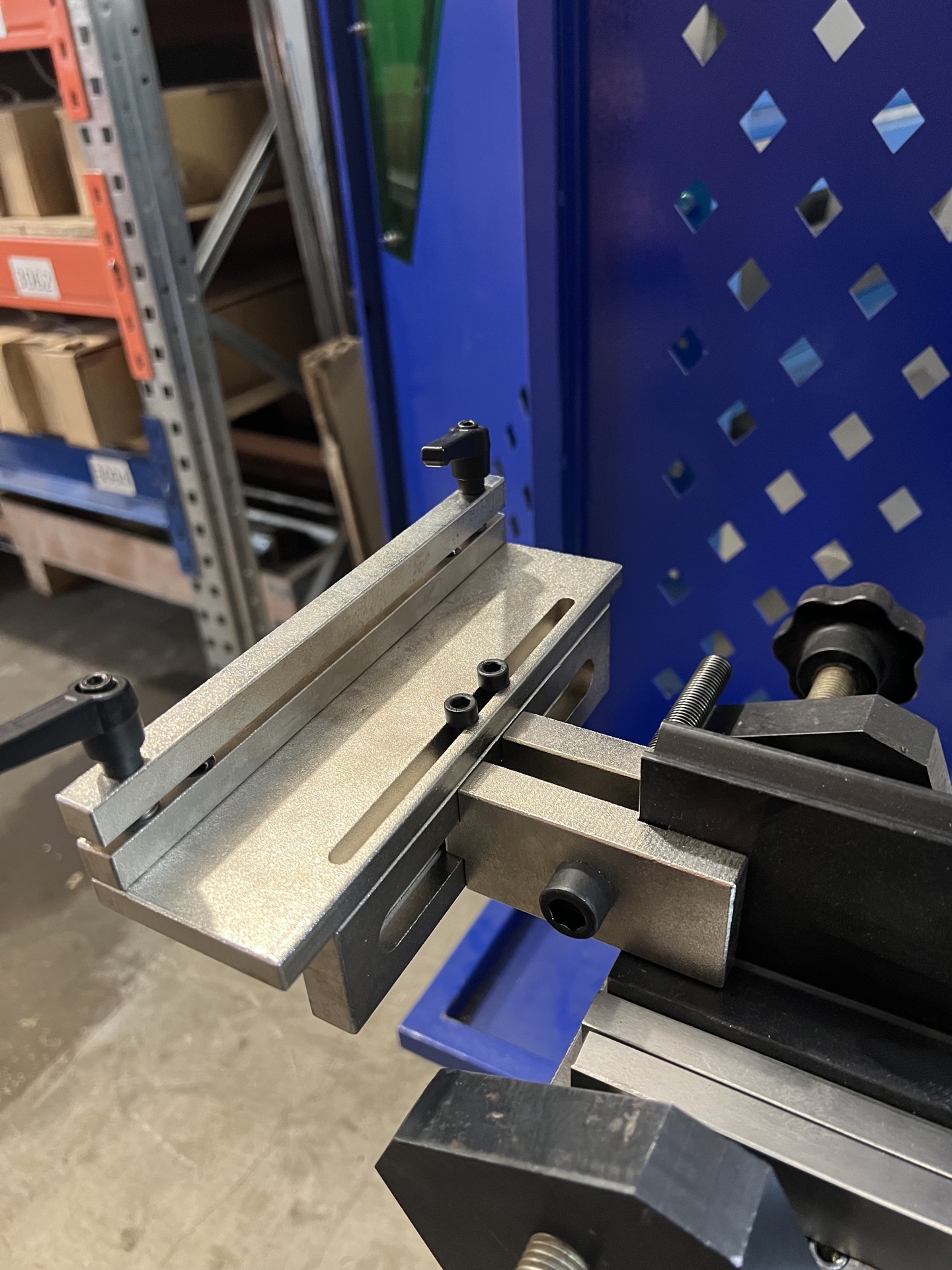

2. Конструкция и принцип работы механического держателя

Чтобы полностью исключить прямой контакт «металл-металл», в зону деформации вводится эластичный демпфирующий элемент — полиуретановая лента (толщиной от 0.5 до 2.0 мм). Для стабильного и безопасного удержания ленты применяется специальный механический держатель, жестко фиксируемый на матрице винтами.

Основные элементы конструкции:

• Несущий корпус: Изготавливается из качественной конструкционной стали. Геометрия корпуса точно повторяет форму посадочного места матрицы.
• Прижимная планка: Обеспечивает равномерное распределение усилия зажима по всей ширине ПУ ленты, исключая ее перекос, складкообразование или выскальзывание.
• Фиксирующие винты: Высокопрочные винты (как правило, под внутренний шестигранник), выполняющие двойную задачу: жесткое позиционирование самого держателя на теле матрицы и фиксацию натяжения защитной ленты.

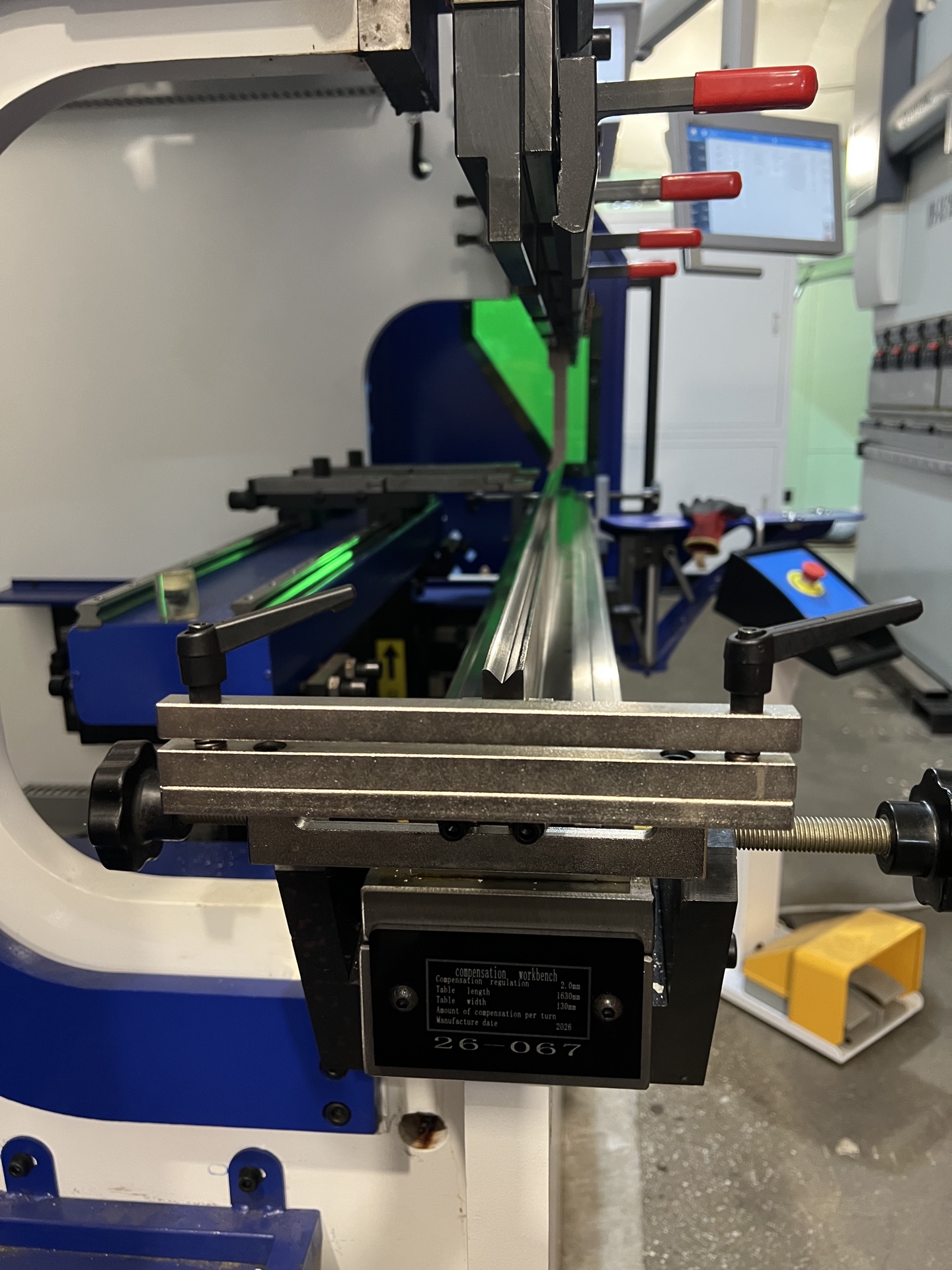

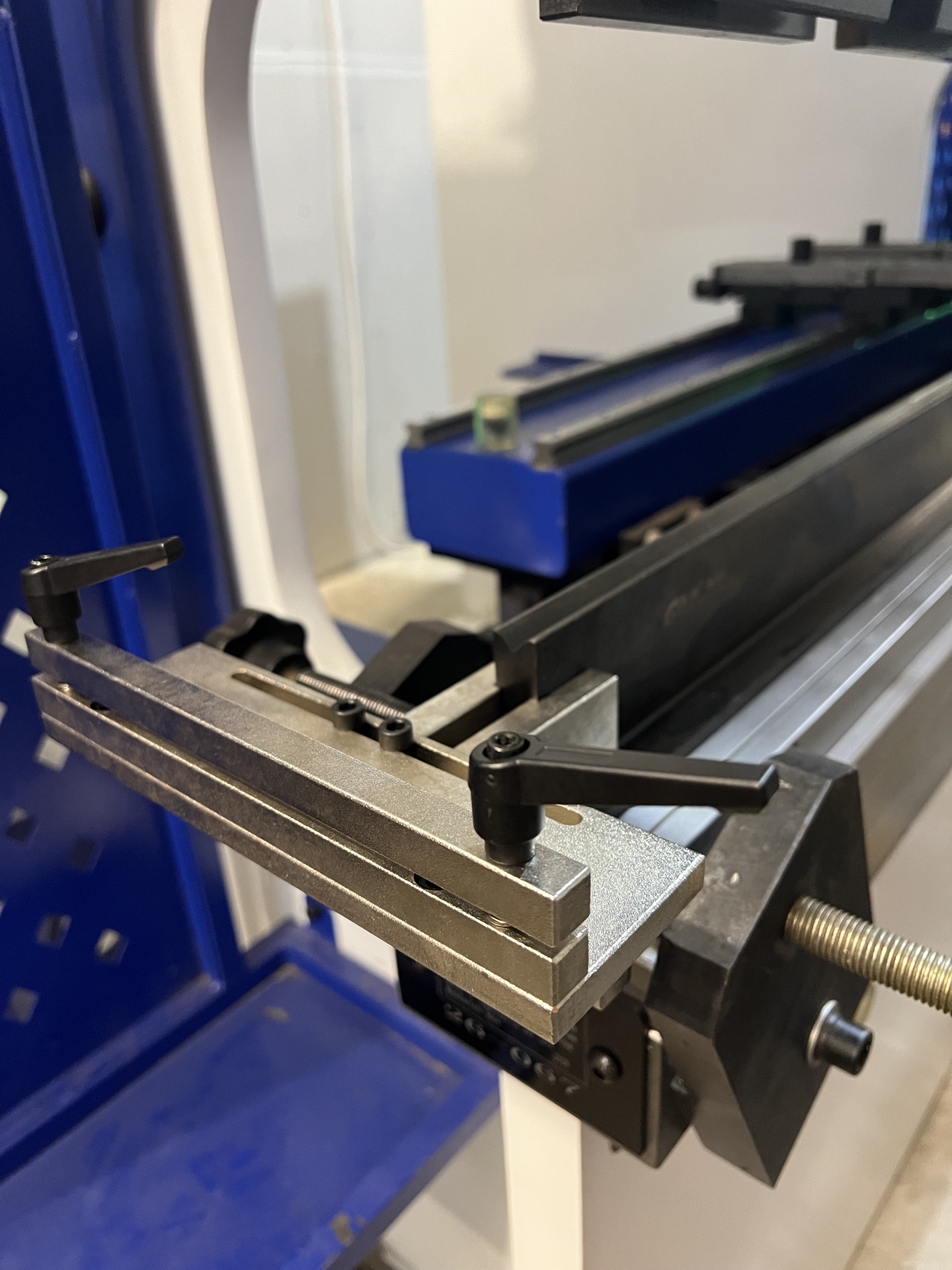

Принцип работы: Держатели монтируются на противоположных торцах или боковых гранях матрицы. Защитная ПУ лента зажимается в одном держателе, протягивается над раскрытием V-образной канавки с легким натяжением и фиксируется во втором держателе. При осуществлении гиба пуансон вдавливает металл вместе с эластичной лентой внутрь матрицы. Лента принимает на себя векторные силы трения скольжения, предотвращая контакт детали со сталью матрицы.

3. Технические преимущества винтовой механической фиксации

В практике цехов часто встречаются кустарные методы: фиксация ленты малярным скотчем, изолентой или неодимовыми магнитами. По сравнению с ними профессиональный механический держатель на винтах обладает ключевыми эксплуатационными преимуществами:

• Стабильность позиционирования и жесткость: Натяжение ленты остается неизменным на протяжении сотен циклов гибки. Она не смещается и не затягивается внутрь ручья под действием трения.
• Высокая скорость протяжки (оптимизация ТО): По мере естественного износа рабочего участка ленты оператору достаточно ослабить фиксирующие винты, сместить (протянуть) ленту на нужную длину и снова затянуть винты. Процесс занимает менее 1 минуты и не останавливает поток производства.
• Повышенная безопасность оператора: Стационарно закрепленная оснастка исключает необходимость поправлять защитный материал руками в опасной зоне работы пресса.
• Универсальность: Держатели адаптированы под самые популярные стандарты инструментальных систем: Amada-Promecam, Trumpf-Wila, Bystronic и др.

4. Сравнительный технико-экономический анализ

Полиуретан обладает уникальной износостойкостью. Ниже приведена матрица сравнения различных подходов к организации защиты листа:

5. Инженерные рекомендации по эксплуатации

Для получения стабильного результата и продления ресурса оснастки технологи рекомендуют придерживаться следующих правил:

• Учет толщины ленты в программе ЧПУ: Введение полиуретана в зону гибки меняет фактическую глубину погружения пуансона. При расчете шага ЧПУ необходимо корректировать положение оси Y с учетом компенсации толщины зажимаемой ленты.
• Правильный подбор толщины ленты: Для тонколистового металла (0.5–1.0 мм) применяется тонкая лента 0.5 мм (чтобы минимизировать влияние на внутренний радиус гиба). Для толщин 1.5–3.0 мм целесообразно использовать ленту толщиной 1.0–2.0 мм.
• Равномерность затяжки: Винты прижимной планки следует затягивать с одинаковым моментом, чтобы избежать точечной перегрузки и механического надрезания края ленты самой планкой.

Заключение

Минимизация затрат на слесарную обработку, отсутствие рекламаций от заказчиков по поводу внешнего вида деталей и экономия времени на переналадке гарантируют быструю окупаемость данного типа оснастки как в мелкосерийном, так и в крупносерийном производстве.

Для консультации по подбору инструмента и использованию ПУ ленты свяжитесь с нашим техническим отделом.
