Как избежать следов на металле при гибке: инновационные матрицы типа Wing Bend
В современном заготовительном производстве требования к качеству лицевых поверхностей деталей постоянно растут. Традиционная гибка листового металла на V-образных матрицах неизбежно оставляет на материале характерные следы — полосы вдавливания и царапины. Если для скрытых конструктивных элементов это не критично, то для изделий из нержавеющей стали с зеркальной или шлифованной поверхностью, алюминия, оцинковки и окрашенного металла такие дефекты ведут к браку или требуют трудоемкой последующей полировки.
Решением этой проблемы стало применение инновационной технологии гибки на матрицах с подвижными элементами (коромыслами) типа Wing Bend
В этой статье мы подробно разберем физику процесса и технические преимущества данного метода.
Почему классическая V-матрица повреждает металл?
Чтобы понять преимущества Wing Bend, рассмотрим механику стандартной V-образной гибки. Когда пуансон давит на заготовку, лист опирается на две жесткие радиусные кромки матрицы. По мере опускания пуансона и увеличения угла гиба, заготовка с огромным усилием протягивается по этим кромкам.
В зоне контакта возникают два негативных фактора:
- Высокое удельное трение: Металл заготовки буквально «течет» по стальной кромке инструмента под давлением в десятки тонн.
- Концентрация напряжений: Радиус закругления стандартной матрицы мал, из-за чего на внешней стороне детали остаются четкие продавленные линии (так называемый «накат»).
Принцип работы и кинематика матриц Wing Bend
Матрицы типа Wing Bend (известные также как ротационные или поворотные матрицы) кардинально меняют механику взаимодействия инструмента и заготовки. Вместо фиксированных жестких краев здесь используются два симметричных подвижных полукруглых блока — коромысла (опоры), расположенных в теле матрицы.
Физика процесса по этапам:
- Исходное положение: Подвижные коромысла находятся в горизонтальном положении, образуя плоскую и широкую опорную поверхность для листовой заготовки.
- Начало гибки: Пуансон касается заготовки и начинает движение вниз. Вместо того чтобы скользить по кромке, металл давит на плоскости коромысел. Под действием этого давления коромысла начинают синхронно вращаться (складываться) вслед за движением листа.
- Процесс формообразования: Заготовка остается неподвижной относительно опорных плоскостей коромысел. Трение скольжения практически полностью заменяется трением покоя и чистым поворотом. Коромысла «сопровождают» лист на протяжении всего цикла гибки, равномерно распределяя усилие прижима по широкой площади.
- Возврат в исходную позицию: После подъема пуансона встроенные пружинные механизмы возвращают коромысла матрицы в первоначальное горизонтальное положение.
Ключевые преимущества технологии Wing Bend

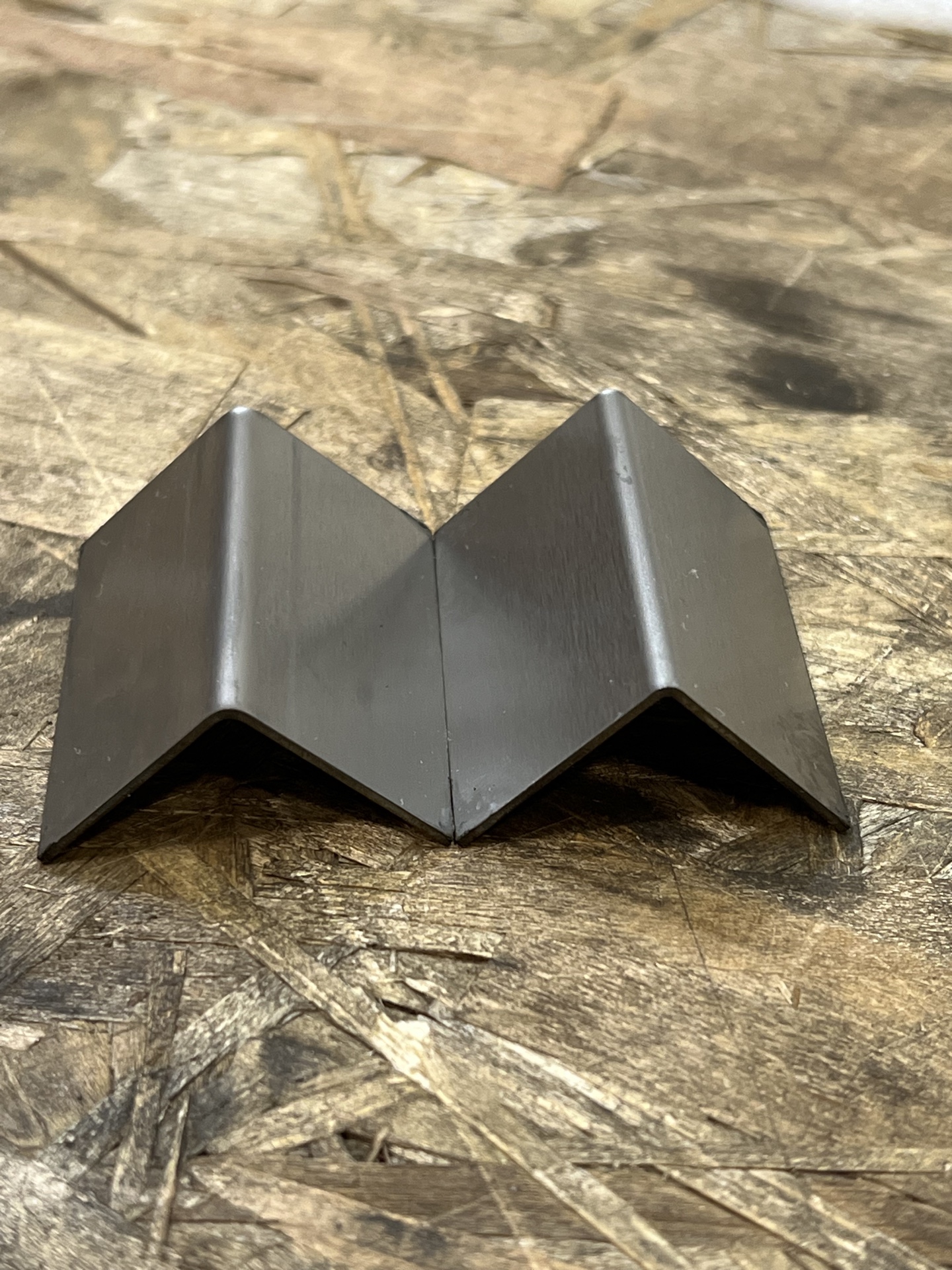

1. Идеальное качество поверхности (гибка без следов)

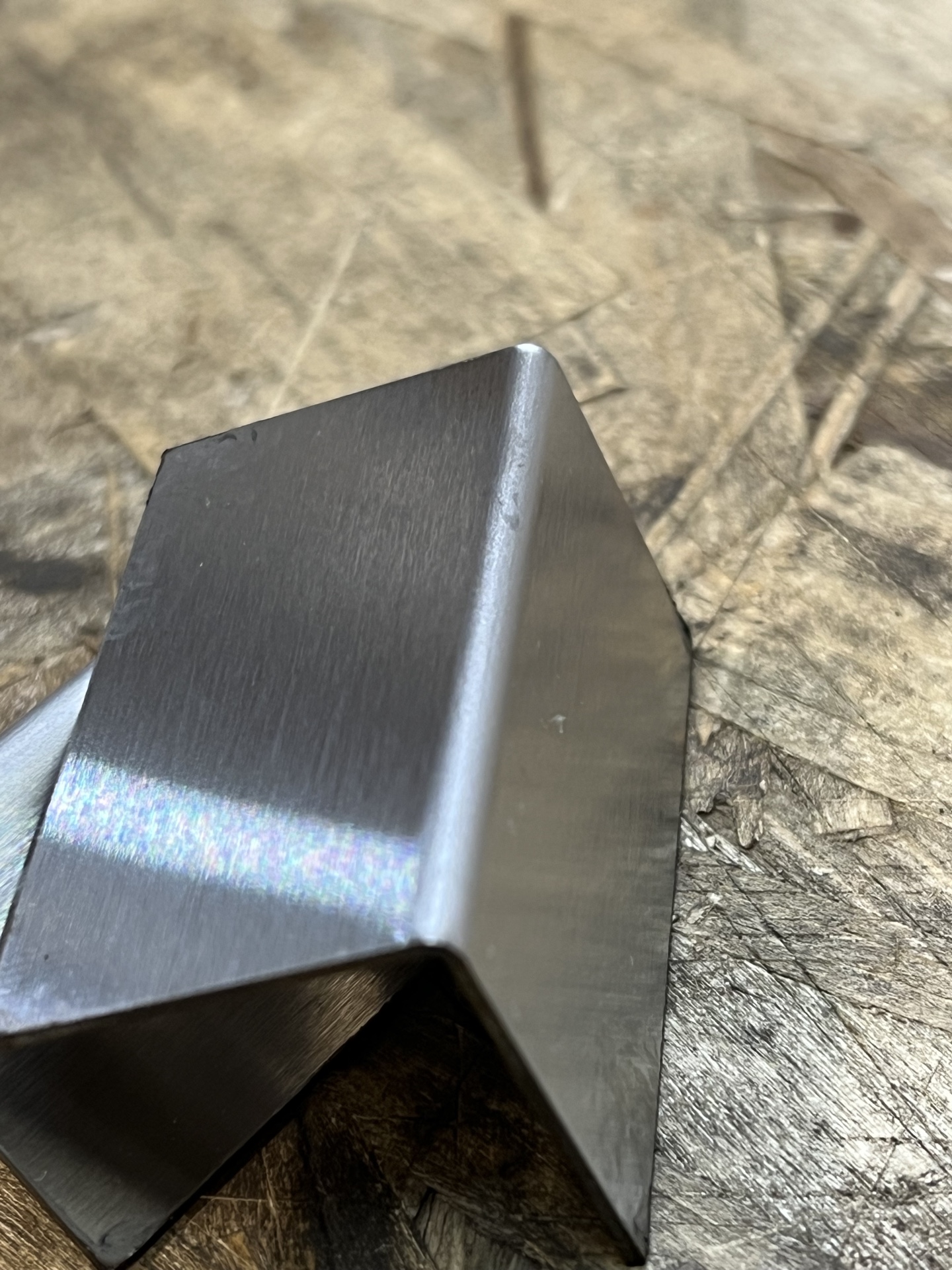

Отсутствие относительного смещения (трения скольжения) между заготовкой и матрицей гарантирует, что на лицевой стороне детали не останется царапин, задиров или глянцевых полос. Это критически важно для:
- Декоративной нержавеющей стали (AISI 304, AISI 430);
- Алюминия (включая анодированный);
- Металла с защитной полимерной пленкой или порошковым окрашиванием.
2. Минимальная длина отгибаемой полки
В стандартной V-матрице минимальная полка ограничена шириной раскрытия ручья V. Если деталь имеет слишком короткий край, она просто провалится внутрь матрицы.
Благодаря непрерывной плоской опоре коромысел, матрицы Wing Bend позволяют успешно гнуть сверхкороткие полки, длина которых может быть до 40–50% меньше, чем при классической гибке.
3. Точная гибка вблизи отверстий и вырезов
При гибке зон с перфорацией или лазерной резкой на обычной матрице отверстия, попадающие на кромку ручья, неизбежно деформируются (вытягиваются в овалы). Wing Bend поддерживает заготовку по всей площади контакта, предотвращая искажение геометрии близлежащих отверстий и пазов.
4. Снижение износа инструмента
Поскольку силовое трение минимизировано, износ рабочих поверхностей матрицы Wing Bend в разы ниже, чем у стандартного инструмента. Сами коромысла изготавливаются из высокопрочных инструментальных сталей с последующей объемной закалкой и финишным шлифованием.
Сравнительные характеристики процессов
| Технический параметр | Классическая V-матрица | Матрица типа Wing Bend |
|---|---|---|
| Характер контакта | Линейный, с высоким трением скольжения | Плоскостной, с фиксацией (сопровождением) |
| Следы на внешней стороне | Присутствуют всегда (требуется использование пленки / ткани) | Полностью отсутствуют |
| Деформация отверстий в зоне гиба | Высокая | Минимальная или отсутствует |
| Возможность гибки коротких полок | Ограничена параметром V-раскрытия | Отличная (полка может быть минимальной) |
Рекомендации по внедрению на производстве
Для интеграции матриц Wing Bend в существующий парк оборудования (листогибочные прессы с системами крепления Amada-Promecam, Trumpf-Wila и др.) необходимо учитывать следующие факторы:
- Расчет усилия гибки: Конструкция поворотных матриц эффективно распределяет нагрузку, однако требуемое усилие пресса может незначительно отличаться от табличных значений для V-канавок. Современные ЧПУ-контроллеры легко адаптируются под данный тип инструмента.
- Обслуживание: Подвижные узлы требуют периодической очистки от окалины (при работе с горячекатаным металлом) и контроля состояния возвратных пружин. При гибке чистого листа (нержавеющая сталь, алюминий) обслуживание сводится к минимуму.
Заключение
Использование матриц с подвижными коромыслами Wing Bend — это технологический стандарт для предприятий, ориентированных на выпуск продукции премиального качества. Инвестиции в ротационный инструмент окупаются за счет полного исключения финишных операций по шлифовке деталей, ликвидации брака и расширения технологических возможностей пресса при работе со сложной геометрией заготовок.
